Принцип работы и применение дуговых защитных автоматических выключателей (AFDD)

С ростом электрификации коммерческих зданий и ужесточением требований к противопожарной защите электроустановок дуговые защитные автоматические выключатели  как новый тип аппаратов защиты цепей привлекают всё более пристальное внимание. В отличие от традиционных автоматических выключателей, реагирующих только на перегрузки и короткие замыкания, AFDD способны обнаруживать опасные дуговые повреждения в электрических линиях и отключать цепь до того, как дуга вызовет пожар, тем самым эффективно закрывая «последний слепой участок» в системе предотвращения электротехнических пожаров.

1. Что такое дуга повреждения

Дуга повреждения – это аномальный газовый разряд между проводниками или между проводником и землёй, возникающий из-за старения и повреждения изоляции, ослабления электрических соединений, увлажнения кабелей или механических повреждений. Температура в центре дуги может достигать 3000 °C и выше, однако ток дуги часто меньше номинального, поэтому традиционные автоматические выключатели, плавкие предохранители и устройства защитного отключения не способны надёжно обнаружить и сработать на такое повреждение.

По месту возникновения дуги повреждения делятся на три типа:

• Последовательная дуга – возникает между двумя разорванными концами одного проводника; дуга включена последовательно с нагрузкой, ток ограничивается нагрузкой и обычно значительно ниже номинального, традиционные защитные аппараты практически не реагируют.
• Параллельная дуга – возникает между проводниками с разными потенциалами, представляет собой импедансное короткое замыкание и может создавать значительный ток повреждения.
• Дуга на землю – возникает между фазным проводом и землёй, создаёт ток утечки.

2. Принцип работы: интеллектуальное распознавание, точное различение, активная защита

Принципиальное отличие AFDD от традиционных защитных аппаратов заключается в его способности к «интеллектуальному анализу». В то время как традиционные выключатели используют тепловой и электромагнитный эффекты для реагирования на сверхток, AFDD оснащён микропроцессором и системой цифровой обработки сигналов, непрерывно в реальном времени контролирующими форму тока в цепи. Через параллельный индуктивный контур отслеживаются высокочастотные помехи, одновременно анализируются нелинейные искажения тока, присущие дуге, и из формы тока извлекается «характерный отпечаток» опасной дуги.

Главная сложность для AFDD – отличить «хорошую» дугу от «плохой»: нормальные коммутационные операции (включение/выключение выключателей, вставка/извлечение вилок) порождают кратковременные дуги, тогда как истинную пожарную опасность представляют устойчивые дуги повреждения, вызванные старением изоляции, повреждением изоляции, ослаблением контактов и т.п. AFDD принимает решение на основе многомерных параметров: длительность и устойчивость дуги, величина и изменчивость тока, высокочастотный спектральный состав. Современные комбинированные AFDD обнаруживают одновременно параллельные дуги (между фазой и нулём или фазой и землёй) и последовательные дуги (в единичном разорванном проводнике), а также интегрируют стандартную защиту от сверхтоков.

При обнаружении опасной дуги микропроцессор выдаёт команду на отключение, и электромагнитный расцепитель мгновенно размыкает защищаемую цепь. Весь процесс обнаружения и отключения занимает миллисекунды, прерывая подачу энергии до того, как дуга успеет воспламенить окружающие материалы.

3. Типы изделий и ключевые технические характеристики

В зависимости от области применения и технического решения AFDD подразделяются на следующие основные типы:

• Автономные AFDD – устанавливаются как отдельные модули в распределительном щите и могут использоваться совместно с существующими автоматическими выключателями.

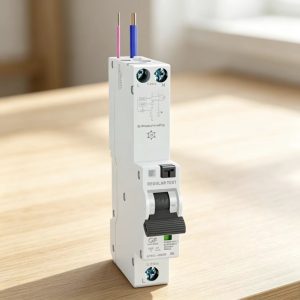

• Встроенные AFDD – объединяют функции дуговой защиты, защиты от коротких замыканий и перегрузок в одном устройстве, то есть представляют собой дуговые защитные автоматические выключатели.
• Интеллектуальные AFDD с интернетом вещей (IoT) – на базе традиционного AFDD добавляют функцию связи для удалённого мониторинга, аварийного оповещения и управления данными.

Ключевые технические характеристики:

• Высокая отключающая способность – способны быстро отключить цепь при обнаружении дуги; некоторые модели используют запатентованные дугогасительные технологии и обнаруживают все типы дуговых повреждений.
• Устойчивость к ложным срабатываниям – благодаря передовым алгоритмам эффективно отличают опасные дуги повреждения от нормальных коммутационных дуг, избегая частых отключений из-за пуска электродвигателей, работы диммеров и других штатных режимов.
• Компактный дизайн – некоторые модели имеют объём до 50 % меньше по сравнению с традиционными решениями, что экономит место в распределительных шкафах.

4. Типовые области применения и требования к монтажу

Сфера применения AFDD охватывает жилые дома, коммерческие здания, объекты общественного назначения и фотоэлектрические системы. В жилом секторе национальные электротехнические правила требуют защиты AFDD для розеточных цепей в гостиных, столовых, спальнях, коридорах и других помещениях. Стандарт IEC 60364-4-42 настоятельно рекомендует устанавливать AFDD в зонах с повышенным пожарным риском. Отечественные нормы также предписывают обязательную установку AFDD в местах с массовым пребыванием людей и в помещениях с горючими материалами, с размещением на цепях освещения и розеток.

Что касается монтажа, дуговой защитный аппарат должен устанавливаться ниже вводного выключателя в концевом распределительном щите, а его номинальный ток должен соответствовать току вводного защитного выключателя. Изделия обычно монтируются на 35-мм стандартную DIN-рейку. Установка должна быть вертикальной, отклонение в любую сторону не должно превышать 10°, а внешнее магнитное поле в месте установки не должно превышать 5-кратное значение геомагнитного поля.

AFDD выпускаются в различных исполнениях: выключательного типа, розеточного типа, переносные и кабельные. В последние годы появились продукты, интегрирующие функцию AFDD с миниатюрным автоматическим выключателем (MCB), а также интеллектуальные AFDD с алгоритмами искусственного интеллекта, что ещё больше повышает точность обнаружения.

Схемы подключения и инженерные преимущества

AFDD допускают гибкие схемы включения в распределительной системе. В типичной схеме подключения AFDD-выключателя фазный и нулевой провода подключаются к входным клеммам питания выключателя, а выходные клеммы соединяются с линией нагрузки. Встроенный белый провод подключается к нулевой шине распределительного щита. Изделия со встроенным MCB могут подключаться через шину, с питанием сверху или снизу, без необходимости в дополнительных кабельных соединениях.

По сравнению с традиционными решениями, главное преимущество AFDD заключается в устранении «последнего слепого участка» противопожарной защиты – он способен выявлять скрытые дуги, вызванные старением проводки, плохими контактами, повреждением изоляции, которые традиционные выключатели не распознают и не отключают. AFDD не могут полностью заменить традиционную защиту от токов утечки, перегрузок и коротких замыканий, однако интеграция функций защиты от сверхтоков или утечек в AFDD является перспективным направлением развития.

5. Рыночные перспективы и тенденции развития

По данным маркетинговых исследований, в 2025 году объём мирового рынка дуговых защитных автоматических выключателей (AFDD) достиг 4,273 млрд долл. США; мировые и китайские показатели рынка AFDD составили соответственно 29,355 млрд юаней и 7,855 млрд юаней. Ожидается, что в прогнозный период мировой рынок будет расти со среднегодовым темпом 4,3 % и к 2032 году достигнет 39,425 млрд юаней. Рынок AFDD в Китае в 2025 году, по оценкам, достигнет 4 млрд юаней, что почти на 150 % больше, чем в 2020 году.

Рынок AFDD формируется под влиянием трёх основных тенденций: ужесточение стандартов электробезопасности, рост электрификации зданий и цифровая трансформация распределительных систем. С углублением концепции «зелёных зданий» и повышением требований к противопожарной защите AFDD эволюционируют из обязательного компонента соответствия нормативам в ключевое устройство безопасности интеллектуальных электросистем.

6. Краткие ответы на частые вопросы

Может ли AFDD заменить традиционный автоматический выключатель?

Не полностью. Современные комбинированные AFDD включают функцию защиты от сверхтоков, однако основная ценность AFDD – обнаружение малоточных дуговых повреждений, которые традиционные выключатели не распознают.

При каких условиях возможны ложные срабатывания AFDD?

Электродвигатели с коллектором (например, в электроинструментах, пылесосах) создают дуговые характеристики, схожие с дугой повреждения, что может вызывать ложные отключения. Повторяющиеся ложные срабатывания требуют проверки – они могут указывать на реальные проблемы, такие как старение проводки или ослабленные соединения.

Почему AFDD необходим в фотоэлектрических системах?

В фотоэлектрических системах постоянного тока последовательная дуга снижает ток в цепи, и традиционная защита от сверхтоков не реагирует. Национальные электротехнические правила требуют обязательной установки AFDD постоянного тока во всех фотоэлектрических системах с напряжением выше 80 В постоянного тока.

7. Заключение

В условиях растущего внимания к предотвращению электротехнических пожаров дуговые защитные автоматические выключатели (AFDD) благодаря интеллектуальной технологии распознавания на основе микропроцессоров и цифровой обработки сигналов заполняют пробел в безопасности, оставшийся между традиционной защитой от сверхтоков и защитой от токов утечки. Они не полагаются на простые пороговые значения тока, а анализируют «характерные отпечатки» формы тока, точно различая безвредные коммутационные дуги и опасные дуги повреждения. Когда каждая розеточная цепь, каждая осветительная линия оснащена AFDD, способным «услышать голос» опасной дуги, электротехнический пожар перестаёт быть внезапной случайностью – он становится предсказуемым и предотвратимым риском. Безопасность становится не дорогостоящей опцией, а стандартной конфигурацией каждого здания.
