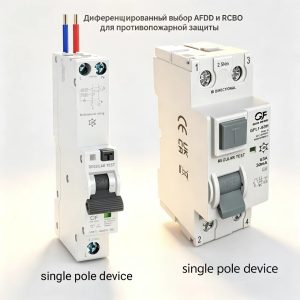

Дифференцированный выбор AFDD и RCBO для противопожарной защиты

В связи с широким распространением распределённой энергетики, устройств силовой электроники и зарядной инфраструктуры для электромобилей стратегия противопожарной защиты электроустановок переходит от традиционной модели «защита от сверхтока + защита от дифференциального тока» к точной координации на основе признаков формы кривой тока повреждения. Хотя AFDD и RCBO часто рассматривают вместе, их роли в системе противопожарной защиты принципиально различны. Путаница при выборе может привести к отказу защитного устройства в критический момент.

Являясь ключевыми рубежами защиты от поражения электрическим током и противопожарной защиты в системах низковольтного распределения, RCBO и AFDD имеют существенно разные принципы работы: RCBO контролирует дифференциальный ток с помощью трансформатора тока нулевой последовательности; при возникновении утечки на землю вследствие поражения электрическим током или повреждения изоляции расцепляющий механизм отключает питание за миллисекунды; AFDD, в свою очередь, с помощью встроенного микропроцессора непрерывно анализирует формы кривых тока и напряжения, точно улавливая высокочастотные сигналы, характерные для аварийной электрической дуги. Ключ к эффективности противопожарной защиты — способность точно распознавать конкретный вид повреждения.

1. Определение областей защиты: границы MCB, RCBO и AFDD

По распознаваемым типам неисправностей низковольтные устройства защиты конечных цепей можно разделить на три уровня с последовательно возрастающими защитными возможностями.

MCB (модульный автоматический выключатель) — базовое изделие, реагирующее только на перегрузку и ток короткого замыкания; применяется для чисто резистивных или традиционных нагрузок переменного тока. Однако в современных условиях электропотребления дуговые пробои, вызванные импульсными источниками питания, драйверами светодиодов и бытовой техникой с частотным регулированием, образуют слепую зону обнаружения для MCB.

RCBO сочетает в себе функции MCB и защиты от дифференциального тока. Его ключевая роль проявляется в трех аспектах: предотвращение пожара из-за ускоренного старения изоляции, вызванного перегрузкой; предотвращение высокотемпературной дуги при коротком замыкании; предотвращение искрения утечки из-за повреждения изоляции. Когда фактический ток превышает допустимую токовую нагрузку кабеля, тепловой расцепитель RCBO срабатывает с выдержкой времени; при металлическом коротком замыкании огромный ток КЗ мгновенно приводит в действие электромагнитный расцепитель; если повреждение изоляции вызывает ток в землю, модуль контроля дифференциального тока быстро отключает цепь.

Однако RCBO не предназначен специально для обнаружения опасных дуговых пробоев. AFDD использует микропроцессорный анализ формы сигнала для идентификации опасной дуги, тогда как традиционные устройства, такие как RCBO и MCB, обладают относительно ограниченной чувствительностью к таким дугам. Кратко: RCBO защищает людей и цепи от утечки, перегрузки и короткого замыкания, AFDD защищает здания от электрических пожаров, вызванных дуговым пробоем. Поскольку риски, на которые они направлены, различны, во многих электросистемах устанавливают оба устройства.

2. Сравнение принципов обнаружения: по дифференциальному току и по форме сигнала дуги

Расцепитель RCBO в основном бывает электромеханическим или электронным. Электромеханический непосредственно использует энергию тока повреждения для приведения в действие расцепителя и не требует внешнего вспомогательного питания; электронный нуждается в электронном усилителе для усиления сигнала и управления катушкой расцепителя, поэтому зависит от питания главной цепи.

На рынке исполнений типов AC и A доминируют электромеханические RCBO. Их заметное преимущество — высокая надежность: даже при обрыве нейтрального проводника или глубоком снижении напряжения сети, если дифференциальный ток угрожает безопасности людей, расцепитель все равно срабатывает. Технические материалы Schneider Electric подтверждают, что УЗО с технологией, не зависящей от напряжения, сохраняют работоспособность при полном исчезновении напряжения или обрыве нейтрального проводника.

Напротив, из-за физических ограничений AFDD не может полностью устранить зависимость от питания. Анализ формы сигнала дуги требует участия электронных схем; для обработки высокочастотных составляющих необходимо вспомогательное питание. Данные показывают, что его рабочее напряжение берется из сети; при напряжении между проводниками главной цепи не ниже 50 В питание гарантируется; однако при аномалиях питания способность AFDD обнаруживать дугу может снижаться. Поэтому при выборе следует особое внимание уделять механизму конкретного изделия при прерывании вспомогательного питания.

3. Настройка порогов срабатывания и селективная координация

Выбор номинального отключающего дифференциального тока зависит от цели защиты.

30 мА — стандартный порог защиты безопасности людей. Поскольку ток более 30 мА может вызвать фибрилляцию желудочков, в качестве дополнения к прямой защите от прикосновения розеточные цепи и цепи передвижного оборудования должны оснащаться RCBO с чувствительностью 30 мА. Исполнения на 10 мА применяются в медицинских помещениях или влажных зонах с особым высоким риском. Исполнения от 100 до 300 мА в основном предназначены для предотвращения косвенного прикосновения и электрических пожаров. В частности, RCBO с чувствительностью 300 мА эффективно предотвращает воспламенение окружающих горючих материалов дугой замыкания на землю и обычно устанавливается на вводе распределительной системы; а исполнения 500 мА и выше часто встречаются в промышленных системах главной защиты с более строгими требованиями к селективности.

В многоступенчатых системах последовательно включенных RCBO селективная координация имеет решающее значение. Согласно техническим нормам, для полной селективности необходимо применять УЗО с выдержкой времени или селективного типа, при этом номинальный отключающий дифференциальный ток вышестоящего и нижестоящего RCBO должен подчиняться принципу «у вышестоящего он не менее чем в два раза больше, чем у нижестоящего». Кроме того, вышестоящий целесообразно выбирать с выдержкой времени, а нижестоящий — мгновенного действия. AFDD часто применяется совместно с MCB или RCBO; его номинальное напряжение ограничено 440 В переменного тока, номинальный ток — не более 63 А; он в основном предназначен для цепей переменного тока в жилых и аналогичных условиях. Такая конфигурация обеспечивает срабатывание только выключателя поврежденной конечной цепи, предотвращая масштабное отключение.

4. Трехшаговый метод выбора

Шаг первый: определите чувствительность исходя из цели защиты. Если цель — обеспечение безопасности людей, в первую очередь следует выбрать RCBO 30 мА; если приоритет — пожарная безопасность, выбирают RCBO 300 мА; при многоуровневой защите необходимо строго соблюдать принцип ступенчатой селективности. В местах, где существует риск дугового пробоя, обязательно устанавливать AFDD.

Шаг второй: подтвердите тип расцепителя. В случаях с особо высокими требованиями к надежности предпочтительны электромеханические RCBO типа A или AC. Если выбран тип B, необходимо проверить его характеристики при аномалии вспомогательного питания — современные основные изделия уже обладают способностью обнаруживать переменную и пульсирующую постоянную составляющие независимо от напряжения сети. Для AFDD необходимо проверять по стандартам классификацию и характеристики трех- и четырехполюсных исполнений, а также испытания на правильное срабатывание при дуге в трехфазной системе.

Шаг третий: проверьте номинальный ток и координацию по короткому замыканию. Номинальный ток RCBO должен быть согласован с вышестоящим MCB или предохранителем; должно быть четко определено, что защита от сверхтока возложена на MCB, а RCBO выполняет только контроль дифференциального тока. AFDD сам по себе не имеет функций защиты от перегрузки и короткого замыкания — это распространенное заблуждение при выборе. Такие производители, как ABB, уже выпускают комбинированные устройства AFDD со встроенным MCB или RCBO, которые наряду с защитой от перегрузки, короткого замыкания и дифференциального тока дополнительно обеспечивают обнаружение дугового пробоя.

5. Сценарии применения и рекомендуемые конфигурации

Что касается типов зданий, для центров обработки данных и серверных помещений настоятельно рекомендуется или предписывается установка AFDD, поскольку ущерб от пожара значительно превышает стоимость оборудования; для студенческих общежитий и гостиничных номеров настоятельно рекомендуется или предписывается установка, учитывая высокую заполняемость, большое количество горючих материалов и риск во время сна; для деревянных зданий настоятельно рекомендуется или предписывается установка из-за высокой скорости распространения огня; для исторических зданий рекомендуется усиленная конфигурация, поскольку модернизация старой электропроводки затруднена и требуется повышенная защита; для больниц и домов престарелых настоятельно рекомендуется или предписывается установка, учитывая ограниченную мобильность людей и наличие зон сна; для розеточных цепей обычных офисов рекомендуется установка, поскольку используется много портативных устройств и удлинителей; для осветительных цепей обычных офисов решение принимается по конкретным обстоятельствам; обычно достаточно RCBO.

С точки зрения потребностей защиты, для осветительных цепей обычных офисов вполне достаточно RCBO, поскольку осветительная нагрузка стабильна, а риск дуги низок; для розеточных цепей настоятельно рекомендуется дополнительно устанавливать AFDD, поскольку удлинители и ослабленные штепсельные соединения являются основной причиной последовательных дуг; для центров обработки данных и серверных помещений следует применять схему RCBO + AFDD, поскольку цена пожара высока; для студенческих общежитий и гостиничных номеров следует применять двойную конфигурацию, так как высокая заполняемость и горючие материалы повышают риск; для деревянных зданий следует применять двойную конфигурацию, поскольку деревянные конструкции требуют противопожарной защиты высшего уровня.

6. Заключение

И AFDD, и RCBO служат противопожарной защите, однако объекты и принципы их защиты существенно различаются. RCBO предназначен для предотвращения пожаров, вызванных перегрузкой, коротким замыканием и током замыкания на землю, тогда как AFDD специально противодействует последовательным и параллельным дуговым пробоям — это рисковая слепая зона, которую традиционные защитные устройства с трудом охватывают. Они взаимодополняют, а не заменяют друг друга.

Выбор автоматического выключателя дифференциального тока и устройства защиты от дугового пробоя по сути представляет собой процесс строгого согласования типа изделия, напряжения, тока, отключающего дифференциального тока, вида расцепителя, числа полюсов и категории защиты с реальными условиями объекта. Рекомендуется следовать процедуре: «сначала определить цель защиты, затем выбрать тип обнаружения, далее проверить параметры и селективность, в конечном итоге подтвердить комбинированное решение». Для бытовых розеточных цепей обязательно выбирать RCBO на 30 мА и ниже; в сценариях с частотно-регулируемым оборудованием, фотоэлектрическими накопителями энергии или зарядкой электромобилей следует рассматривать комбинацию RCBO типа A или B с AFDD. Ни в коем случае нельзя выбирать вслепую, руководствуясь только опытом или ценой: любая небрежность может привести к поражению электрическим током со смертельным исходом или электрическому пожару. Выбор может казаться деталью, но ответственность велика; только тщательность позволяет предотвратить беду.
