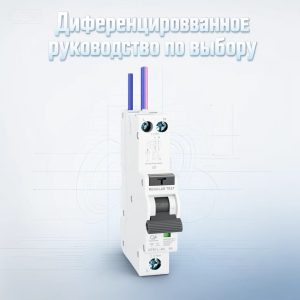

Дифференцированное руководство по выбору выключателей дифференциального тока (RCCB)

С широким распространением распределённой генерации, устройств силовой электроники и зарядной инфраструктуры для электромобилей стратегия выбора ВДТ (RCCB) смещается от традиционного «единого стандарта 30 мА» к точному согласованию с характеристиками формы тока повреждения. Ошибка при выборе может привести к тому, что устройство защиты не сработает в критический момент.

Как ключевой барьер защиты от поражения током и пожаров в системах низковольтного распределения электроэнергии, ВДТ имеет довольно наглядный принцип работы: все токоведущие проводники проходят через дифференциальный трансформатор тока; в нормальном режиме векторная сумма токов равна нулю; при поражении током или повреждении изоляции, приводящем к утечке тока на землю, трансформатор фиксирует сигнал небаланса, и механизм расцепления отключает цепь за миллисекунды.

Однако при практическом выборе нельзя ограничиваться только номинальным током и чувствительностью. Ключ к эффективности защиты — способность ВДТ точно распознавать характерную форму тока повреждения.

1. Классификация по типам расцепления: границы типов AC, A и B

В зависимости от формы дифференциального тока, которую они способны обнаруживать, ВДТ делятся на четыре типа; их защитные возможности возрастают последовательно.

Тип AC — базовая версия; он реагирует только на синусоидальный переменный дифференциальный ток и подходит для чисто резистивных или традиционных нагрузок переменного тока, таких как лампы накаливания и электронагревательные приборы. Но в современных условиях пульсирующая постоянная составляющая, создаваемая импульсными блоками питания, драйверами светодиодов и бытовой техникой с преобразователями частоты, остаётся слепой зоной для типа AC.

Тип A по сравнению с типом AC обладает улучшенной способностью обнаруживать пульсирующий постоянный дифференциальный ток. Поскольку токи повреждения бытовой техники с электронными компонентами — стиральных машин, индукционных плит, диммеров — часто содержат пульсирующую постоянную составляющую, тип A стал минимальным стандартом для современных жилых и коммерческих объектов. В технической документации Siemens и Schneider Electric отмечается, что тип AC больше не подходит в качестве универсального решения для современных распределительных систем.

Тип B обеспечивает самый широкий диапазон защиты и способен обнаруживать сглаженный постоянный дифференциальный ток. Серия GFB1L определяет такие устройства как «чувствительные ко всем видам тока», способные реагировать на все потенциальные формы тока, вызывающие расцепление. Опасность сглаженного постоянного тока заключается в том, что он может насытить магнитопровод дифференциального трансформатора ВДТ типа A или F, что приводит к полной потере защитной функции. Такой ток делает устройства типа A нечувствительными к переменному и пульсирующему постоянному дифференциальному току, повышая риск для безопасности.

2. Различия между электромеханическими и электронными устройствами

Механизм расцепления ВДТ может быть электромеханическим (не зависящим от напряжения) или электронным (зависящим от напряжения). Электромеханический использует энергию тока повреждения для непосредственного привода расцепителя и не требует вспомогательного питания; электронный же требует усиления сигнала электронным усилителем для привода катушки расцепителя и зависит от питания главной цепи.

В сегменте типов AC и A на рынке доминируют электромеханические ВДТ. Их ключевое преимущество — высокая надёжность: даже при обрыве нейтрального проводника или глубоком проседании напряжения сети, если дифференциальный ток угрожает безопасности людей, механизм расцепления всё равно сработает. Материалы Schneider Electric подтверждают, что УЗО, использующие технологию, не зависящую от напряжения, продолжают нормально работать при полном исчезновении напряжения или обрыве нейтрали, поскольку основаны на индукционном принципе и не зависят от состояния нейтрального проводника.

В отличие от них, ВДТ типа B из-за физических ограничений не могут быть полностью независимы от источника питания. Для обнаружения сглаженного постоянного дифференциального тока необходима электронная схема, и для обработки постоянной составляющей требуется вспомогательное питание. Данные показывают, что рабочее напряжение берётся из сети; нормальное питание обеспечивается, когда напряжение между проводниками главной цепи не ниже 50 В. Однако обнаружение пульсирующего постоянного и переменного дифференциального тока по-прежнему остаётся независимым от напряжения, то есть не зависит от напряжения сети. Это означает, что при аномалиях питания защитные характеристики типа B для переменной и пульсирующей постоянной составляющих по-прежнему соответствуют стандарту типа A. При выборе следует обращать особое внимание на то, как конкретное изделие реагирует на прерывание вспомогательного питания.

3. Настройка чувствительности и координация селективности

Выбор номинального отключающего дифференциального тока зависит от цели защиты.

30 мА — базовый порог защиты людей от поражения электрическим током. Поскольку ток более 30 мА может вызвать фибрилляцию желудочков, в качестве дополнительной меры защиты при прямом прикосновении, а также для цепей розеток и цепей передвижных электроприемников следует устанавливать ВДТ с чувствительностью 30 мА. Тип 10 мА применяется в медицинских помещениях, влажных зонах и других особо опасных зонах. Номиналы от 100 до 300 мА предназначены главным образом для защиты от поражения током при косвенном прикосновении и от пожаров, вызванных электричеством. В частности, ВДТ с чувствительностью 300 мА эффективно предотвращают воспламенение окружающих горючих материалов от дуги замыкания на землю и часто устанавливаются на вводе распределительной системы; номиналы 500 мА и выше чаще встречаются в промышленных системах главной защиты, где предъявляются повышенные требования к селективности.

В многоуровневых системах последовательно включённых ВДТ селективность имеет критическое значение. Согласно техническим нормам, для обеспечения полной селективности необходимо применять УЗО с выдержкой времени или селективные УЗО, а номинальный отключающий дифференциальный ток вышестоящего и нижестоящего ВДТ должен подчиняться принципу «у вышестоящего он не менее чем в два раза больше, чем у нижестоящего». Кроме того, вышестоящее устройство предпочтительно выбирать с выдержкой времени, а нижестоящее — мгновенного действия. Такая конфигурация гарантирует, что при повреждении конечной цепи отключится только ВДТ этой цепи, что позволяет избежать массового отключения потребителей.

4. Трёхшаговый метод выбора
5. Определите чувствительность исходя из цели защиты. Для защиты людей в первую очередь выбирают 30 мА; для противопожарной защиты — 300 мА; при многоступенчатой защите необходимо строго соблюдать принцип селективности.
6. Проверьте тип расцепляющего механизма. В условиях повышенных требований к надёжности следует отдавать предпочтение электромагнитным устройствам типов A или AC. Если выбирается тип B, необходимо убедиться в его характеристиках при неисправности вспомогательного источника питания — современные серийные изделия уже способны обнаруживать переменную и пульсирующую постоянную составляющие независимо от напряжения сети переменного тока.
7. Проверьте согласование номинального тока и координацию при коротком замыкании. Номинальный ток ВДТ (RCCB) должен быть согласован с вышестоящим модульным автоматическим выключателем (MCB) или предохранителем; при этом защита от сверхтока возлагается на MCB, а RCCB выполняет только контроль дифференциального тока. Особо следует учитывать, что RCCB сам по себе не имеет функций защиты от перегрузки и короткого замыкания — это одно из наиболее распространённых заблуждений при выборе.
8. Перспективы и масштабы рынка

Мировой рынок RCCB демонстрирует устойчивый рост; ожидается, что в 2025–2032 годах совокупный среднегодовой темп прироста (CAGR) сохранится на уровне 6–7%. Ключевых факторов роста три: во-первых, устойчивый спрос на RCCB типа B, обусловленный переходом к новой энергетике; во-вторых, требования обязательной установки, вызванные ужесточением глобальных норм безопасности; в-третьих, потребность в обновлении продукции под влиянием развития интеллектуальных технологий. В конкурентной среде сосуществуют международные гиганты и местные производители: китайские компании имеют ценовое преимущество в средне- и низкоценовом сегменте, однако в сегменте высококлассных изделий типа B и интеллектуальной продукции всё ещё отстают от мировых лидеров. В будущем основным трендом станут интеллектуальные RCCB с интеграцией IoT, высокоточной детекцией постоянного тока и самодиагностикой; Азиатско-Тихоокеанский регион, особенно рынок Китая, станет главным двигателем глобального роста. Для участников отрасли ключом к успеху в жёсткой конкуренции являются ориентация на сценарии применения в новой энергетике, ускорение внедрения интеллектуальных решений и повышение уровня соответствия нормативным требованиям.

6. Заключение

Выбор выключателя дифференциального тока по своей сути представляет собой процесс строгого согласования типа изделия, напряжения, тока, номинального отключающего дифференциального тока, типа расцепления, числа полюсов и вида защиты с учётом условий на объекте. Рекомендуется придерживаться следующей последовательности: «сначала определить тип, затем рассчитать ток, далее выбрать уставку дифференциального тока и тип расцепления, и наконец определить число полюсов и вид защиты». Ключевое условие — номинальный отключающий дифференциальный ток должен обеспечивать защиту людей и при этом не срабатывать от нормальных токов утечки. Для бытовых розеточных цепей необходимо применять УЗО с током срабатывания 30 мА и менее; в случаях, связанных с частотно-регулируемым оборудованием, следует рассматривать изделия типов A или B. Недопустимо выбирать оборудование вслепую, полагаясь только на опыт или цену: любая небрежность может привести к поражению электрическим током, вплоть до смертельного, или к электрическому пожару. На первый взгляд выбор кажется мелочью, но на деле это огромная ответственность; только тщательный подход позволяет предотвратить беду.
