Принцип работы контактора и анализ его применения в коммерческих сценариях

В таких областях, как умный дом, предоплаченный учёт электроэнергии, коммерческое освещение, фотоэлектрические и накопительные системы, а также зарядка электромобилей, контактор выступает ключевым автоматическим выключателем, реализующим принцип «слаботочное управление сильноточным», и выполняет задачи высокочастотной коммутации, дистанционного управления и переключения нагрузок. Упомянутые в тексте бытовой контактор переменного тока GFC1-25 и импульсное реле GFC1-25T являются ключевыми исполнительными компонентами, адаптированными для таких задач. Необходимо чётко понимать, что контактор не выполняет функции защиты от короткого замыкания и перегрузки — для построения полноценной системы распределения и управления он должен применяться совместно с миниатюрными автоматическими выключателями, устройствами защитного отключения и ограничителями импульсных перенапряжений.

1. 1. Механизм работы: электромагнитный привод и срабатывание контактов

Хотя контакторы и автоматические выключатели относятся к категории низковольтных электрических аппаратов, их назначение принципиально различно: первые ориентированы на управление, вторые — на защиту. Контактор основан на электромагнитном эффекте и использует малый ток в катушке для управления коммутацией большого тока главных контактов. Его основные компоненты включают электромагнитный механизм, контактную группу, дугогасительную камеру, возвратную пружину, несущую конструкцию и корпус. На примере GFC1-25 процесс работы выглядит следующим образом:

1. Возбуждение катушки: на цепь управления подаётся номинальное напряжение, возбуждающее магнитное поле катушки.
2. Притяжение якоря: сила магнитного поля приводит в движение подвижный сердечник, который преодолевает сопротивление пружины и движется вниз.
3. Замыкание контактов: подвижный сердечник приводит в действие главные контакты, нагрузка получает питание; вспомогательные контакты срабатывают синхронно, обеспечивая сигнальную обратную связь или блокировку.
4. Удержание состояния: пока катушка находится под напряжением, контакты остаются замкнутыми, нагрузка работает в нормальном режиме.
5. Снятие напряжения с катушки: при прерывании управляющего сигнала магнитное поле исчезает, возвратная пружина возвращает якорь в исходное положение.
6. Размыкание контактов: главная цепь разрывается, нагрузка обесточивается; дугогасительное устройство быстро гасит электрическую дугу, возникающую при размыкании.

Кроме того, сердечник контакторов переменного тока обычно оснащается короткозамкнутым витком для подавления вибрации и шума при переходе переменного тока через ноль, что обеспечивает плавность притяжения. Следует обязательно учитывать, что коммутационная способность контактора ограничена — категорически запрещается использовать его для отключения токов короткого замыкания; эта функция защиты должна выполняться вышестоящим автоматическим выключателем или предохранителем.

2. 2. Классификация продукции: обычные контакторы переменного тока и импульсные реле

Данная продукция в основном подразделяется на два типа: с постоянным питанием катушки и с импульсным срабатыванием:

1. Бытовой контактор переменного тока GFC1-25

Относится к электромагнитным контакторам переменного тока; число «25» обычно обозначает номинальный ток 25 А (точное значение — согласно паспортной табличке). Данная модель применяется в бытовых, коммерческих и фотоэлектрических системах распределения электроэнергии и может использоваться совместно с умными выключателями, таймерами, устройствами дистанционного управления и предоплаченными электросчётчиками.

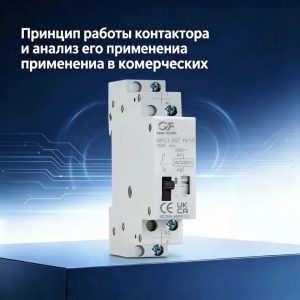

2. Импульсное реле GFC1-25T

Является бистабильным устройством. В отличие от обычного контактора, которому для удержания притяжения требуется постоянное питание, импульсное реле потребляет импульсный ток только в момент переключения и удерживает состояние за счёт механической самоблокировки или постоянного магнита, обладая преимуществами низкого энергопотребления, низкого нагрева и удобства многоточечного управления.

3. 3. Принципиальные различия с автоматическими выключателями: взаимодополняющие функции, невзаимозаменяемость

Контактор и автоматический выключатель имеют принципиально разные ключевые функции, и их смешение или взаимная замена строго запрещены.

• Функциональное назначение: автоматический выключатель обеспечивает защиту от короткого замыкания, перегрузки и утечки тока; контактор предназначен исключительно для частой коммутации и дистанционного управления.
• Дугогасительные характеристики: контактор способен коммутировать дугу только при нормальном токе нагрузки и не может отключать токи короткого замыкания; автоматический выключатель обладает профессиональной способностью отключения токов короткого замыкания.
• Частота срабатываний: контактор рассчитан на высокочастотные операции; частая коммутация автоматического выключателя ускоряет износ контактов.
• Требования к совместной работе: контактор должен работать совместно с вышестоящим миниатюрным автоматическим выключателем, устройством защитного отключения и ограничителем импульсных перенапряжений.

Ни в коем случае не заменяйте автоматический выключатель контактором. Из-за отсутствия защиты от короткого замыкания при аварии возможно приваривание контактов, разрушение корпуса и даже возгорание. Аналогично не рекомендуется использовать автоматический выключатель для частого управления нагрузкой — следует применять контактор или импульсное реле.

4. 4. Типичные применения в коммерческих объектах

По мере эволюции электрических систем коммерческих зданий в сторону «смешанного режима переменного и постоянного тока» границы применения контакторов постоянно расширяются.

1. Умный дом и коммерческое освещение

В сочетании с умными выключателями, Wi-Fi модулями, таймерами и пультами дистанционного управления обеспечивается управление малым током мощными потребителями — освещением, водонагревателями, кондиционерами и насосами. Импульсное реле GFC1-25T особенно подходит для многоточечного управления в местах, где требуется «переключение состояния одним нажатием кнопки», — на лестницах, в коридорах и гостиничных номерах.

2. Предоплаченные электросчётчики и дистанционное управление

После получения команды от счётчика или системы посредством притяжения и отпускания контактора реализуются функции отключения при задолженности, дистанционного восстановления электроснабжения и коммутации по расписанию.

3. Фотоэлектрические и накопительные системы: на выходе фотоэлектрического инвертора и на стороне нагрузки переменного тока накопительной системы контактор может использоваться для автоматического переключения. Защита на стороне постоянного тока обеспечивается автоматическими выключателями постоянного тока серий GFB1-63Z, GFB1-125Z и др., а на стороне переменного тока возможно совместное применение с изделиями GFB1, GFB1L, GFU1, GFP1/GFP2 и другими для построения интегрированного решения «защита + управление».
4. Зарядная инфраструктура для электромобилей: в зарядных станциях переменного тока контактор управляет коммутацией зарядной цепи; внутри станций быстрой зарядки постоянного тока сторона постоянного тока защищается автоматическим выключателем постоянного тока, а сторона переменного тока управляется контактором.
5. Распределительные щиты коммерческих зданий: контакторы встраиваются в распределительные щиты GFP1, GFP2 и другие и совместно с миниатюрными автоматическими выключателями, автоматическими выключателями с защитой от утечки тока и устройствами защиты от импульсных перенапряжений обеспечивают автоматизированное управление такими нагрузками, как освещение, кондиционеры и насосы.
6. Ключевые критерии выбора

По мере развития умных домов, систем «фотовольтаика — накопление энергии — постоянный ток — гибкое электропотребление», зарядки электромобилей и электрификации коммерческих зданий спрос на контакторы как ключевые исполнительные элементы неуклонно растет. При выборе для коммерческих объектов необходимо учитывать следующие параметры:

• Номинальный ток: выбирается по току нагрузки; например, GFC1-25/GFC1-25T чаще всего относятся к классу 25 А. Конкретное значение уточняйте по каталогу производителя и предусматривайте запас.
• Число полюсов: для однофазной или трехфазной системы выбирается соответствующее число полюсов.
• Способ монтажа: обычно на DIN-рейку 35 мм, с установкой в распределительном шкафу.
• Согласование защит: на вышестоящей стороне необходимо устанавливать модульные автоматические выключатели и УЗО; для фотоэлектрических или систем постоянного тока следует применять автоматические выключатели постоянного тока и УЗИП постоянного тока.
• Режим работы и условия эксплуатации: комплексно учитываются продолжительный, прерывистый или частый режим коммутации, а также температура, влажность и другие факторы окружающей среды. Выбор должен выполняться на основании каталогов производителей и стандартов на низковольтную аппаратуру; расчетные значения токов короткого замыкания по проекту должны быть перекрестно проверены с параметрами оборудования. Необходимо исключить ошибки, вызванные приблизительными оценками «по опыту».

6. Типовые неисправности и их диагностика

Вопрос 1. Можно ли сразу выполнить повторное включение после отключения контактора? Сам контактор обычно не отключается; срабатывает вышестоящий автоматический выключатель или УЗО. Обязательно сначала выясните источник неисправности, отключите аварийную нагрузку, проверьте изоляцию линий и состояние оборудования и только после подтверждения их нормального состояния выполняйте включение. Если отключение повторится, это означает, что неисправность не устранена и требуется углубленная диагностика.

Вопрос 2. Почему контакты нагреваются или выгорают? Основные причины: перегрузка, ослабление клемм, частые пуски и остановы, а также окисление контактов. Следует проверить, не превышает ли ток нагрузки допустимое значение, надежность затяжки клемм, а при необходимости заменить контакты или аппарат целиком.

Вопрос 3. Как выбрать между импульсным реле и обычным контактором? Обычному контактору для удержания во включенном состоянии требуется непрерывное питание катушки; он подходит для нагрузок, требующих постоянного управления. Импульсное реле имеет функцию бистабильного удержания и потребляет энергию только в момент переключения; оно подходит для освещения с управлением из нескольких точек — на лестницах, в коридорах, в гостиничных номерах и т.п.

Вопрос 4. Можно ли применять контактор в системе постоянного тока? GFC1-25 относится к бытовым контакторам переменного тока; его категорически запрещено напрямую использовать для нагрузок постоянного тока. Для защиты цепей постоянного тока следует выбирать автоматические выключатели постоянного тока, например GFB1-63Z, GFB1-125Z; для управления в цепях постоянного тока требуются специальные контакторы постоянного тока.

7. Заключение

В процессе перехода коммерческих объектов к низкоуглеродному развитию, электрификации и интеллектуализации контактор превратился из «базового коммутационного элемента» в ключевой исполнительный компонент интеллектуальной системы распределения и управления. Бытовой контактор переменного тока GFC1-25 и импульсное реле GFC1-25T вместе с упомянутыми модульными автоматическими выключателями, дифференциальными автоматами, УЗИП и распределительными шкафами образуют полноценное решение для низковольтного распределения и управления. Научное понимание и точный выбор контакторов — это одновременно и приверженность базовым требованиям электробезопасности, и долгосрочное обязательство по обеспечению энергоэффективности и надежности коммерческих объектов. Выдающиеся устройства управления подобны «безмолвным стражам», которые незаметны в обычное время и действуют решительно в критический момент. Контактор полностью соответствует этому образу.
