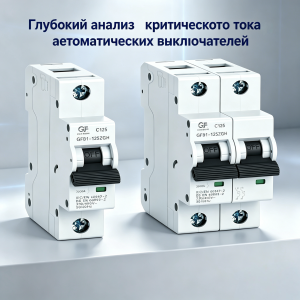

Глубокий анализ «критического тока» автоматических выключателей постоянного тока: принципы испытаний, границы отказов и ошибки выбора

В разработке и проектировании автоматических выключателей постоянного тока, при типовых испытаниях, а также при пусконаладке проектов солнечной энергетики и накопления энергии отрасль часто чрезмерно сосредоточена на отключающей способности при коротком замыкании и её постоянной времени, но игнорирует ключевой пороговый показатель, определяющий «пригодность к применению» и «стабильность» изделия, — критический ток нагрузки постоянного тока. Как только аварийный ток попадает в этот диапазон, выключатель не только не может надёжно отключиться, но и может стать причиной резкого увеличения времени горения дуги, сваривания контактов и даже взрыва. Поскольку ток постоянного тока не имеет естественного перехода через ноль, гашение дуги должно обеспечиваться принудительным охлаждением и растяжением, что делает проблему критического тока одной из ключевых трудностей в технике защиты постоянного тока. В данной статье с четырёх позиций — положения стандартов, логика испытаний, границы отказов и практика выбора — системно рассматривается «критический ток» автоматических выключателей постоянного тока.

1. Что такое критический ток постоянного тока?

Обычное короткое замыкание относится к «жёстким» авариям с большим током; за счёт мощной электромагнитной силы, эффекта газового дутья и разрезающего действия решётки выключатель способен быстро отключиться, поэтому техническая сложность относительно невысока. Критический же режим представляет собой «крайне тяжёлое состояние отключения»: малый ток, длительное горение дуги, низкая энергия.

Критический ток нагрузки постоянного тока — это диапазон токов, при которых в нормированных стандартом условиях по напряжению постоянного тока и заданной постоянной времени цепи отключение для выключателя наиболее затруднено, а горение дуги наиболее выражено; в инженерной практике его обычно определяют как минимальный пороговый аварийный ток, который изделие способно надёжно отключить. Проще говоря, большое КЗ проверяет «силу», критическое отключение — «мастерство». При большом токе КЗ электромагнитная сила притяжения велика, энергия дуги высока, поток дугогасящего газа обилен, и выключатель легко размыкается; при критическом малом токе электромагнитная сила слаба, давление контактов спадает медленно, дуга слаба и устойчива, а эффективность газового дутья недостаточна — легко возникает тупик: «не отключается, не гаснет, дуга не обрывается». Ключевой вывод: выключатель, способный отключить КЗ 6 кА или 10 кА, не обязательно успешно пройдёт испытание критическим малым током.

2. Логика испытаний: максимальное напряжение + стандартная постоянная времени цепи + малый ток

Многие производители при направлении изделий на испытания уделяют основное внимание КЗ большим током и недооценивают критические испытания, что приводит к неудовлетворительным результатам типовых испытаний. Согласно п. 8.3.9 национального стандарта КНР, критический режим испытаний предназначен для имитации наиболее скрытых и опасных сценариев слабых повреждений в цепях постоянного тока на объекте:

• Испытательное напряжение: применяется максимальное рабочее напряжение — наиболее неблагоприятное условие для гашения дуги;
• Условия цепи: используется стандартная постоянная времени цепи постоянного тока, соответствующая классу номинального тока, например 5, 10, 15 мс;
• Характер повреждения: охватывает слабые КЗ малым током, пробой изоляции, микрокороткие замыкания, а также пробой вследствие утечки по линии и т. п.;
• Критерии оценки: дуга должна надёжно погаснуть; категорически не допускаются устойчивое горение дуги, повторное зажигание, сваривание контактов или пробой/перекрытие.

Ключевая логика состоит в том, что высокое напряжение в сочетании с большой постоянной времени и малым током образует наиболее тяжёлую для гашения дуги комбинацию в цепи постоянного тока. КЗ большим током может «сорвать» дугу за счёт энергии, тогда как при критическом токе всё зависит от конструктивных возможностей дугогасительной системы, которая должна обеспечить гашение за счёт собственной конструкции; это предъявляет повышенные требования к точности проектирования изделия.

3. Почему для постоянного тока испытание обязательно, а для переменного — нет?

Это наиболее принципиальное различие между выключателями переменного и постоянного тока, а также распространённая слепая зона в понимании. Режим переменного тока изначально обладает преимуществом «буфера гашения дуги»: ток переменного тока проходит через ноль каждый полупериод; при частоте 50 Гц каждые 10 мс ток естественно становится равным нулю, и дуга гаснет самостоятельно. Независимо от величины тока, как только достигается переход через ноль, дуга автоматически обрывается; проблемы «затяжного неугасающего горения» не возникает. Поэтому для выключателей переменного тока не требуется проверка критического тока постоянного тока.

Напротив, в цепи постоянного тока нет перехода через ноль и нет способности к самовосстановлению; возможно только принудительное отключение. Форма тока постоянного тока плоская; после зажигания дуги малый ток не способен за счёт электромагнитных сил быстро растянуть дугу, что приводит к длительному горению слабой дуги и накоплению тепла; кроме того, ток в цепи постоянного тока затухает крайне медленно, что в итоге вызывает эрозию контактов, возгорание и устойчивое КЗ. Одним словом: переменный ток гасит дугу благодаря переходу через ноль, постоянный ток — благодаря конструктивным возможностям; критический ток — это предельный показатель, проверяющий «резервную способность гашения дуги» автоматического выключателя постоянного тока.

5.Типичные отказы: первопричина сложных неисправностей на объектах

Подавляющее большинство сложных проблем на объектах постоянного тока в конечном счёте связано с тем, что показатели критического тока не соответствуют требованиям:

• Отказ 1: при большом токе КЗ происходит мгновенное отключение, при малом токе КЗ — отказ срабатывания. Это типичная слепая зона по критическому току: при малых токах не удаётся эффективно погасить дугу и вызвать срабатывание расцепителя.
• Отказ 2: после отключения — приваривание контактов и незначительная эрозия поверхности. Причина — чрезмерно длительное горение дуги в критическом режиме, приводящее к локальному высокотемпературному оплавлению контактов.
• Отказ 3: спорадические невыясненные возгорания в цепях постоянного тока и ускоренное старение изоляции. Причина — длительно существующая слабая затяжная дуга, вызывающая непрерывное накопление тепла.
• Отказ 4: частые нарушения в режимах смешанных цепей высокого и низкого напряжения и удалённых протяжённых линий. На объектах постоянная времени цепей постоянного тока велика, поэтому гасить дугу в критическом режиме значительно сложнее, чем в лабораторных условиях.
• Отказ 5: изделие успешно проходит испытания, но на объектах часто происходят аварии. Производитель оптимизировал только отключающую способность при больших токах, но пренебрёг совершенствованием конструкции для гашения дуги в критическом режиме.

6.Как избежать ошибок при выборе: три обязательные проверки и две запрещённые категории

При выборе автоматического выключателя постоянного тока ориентироваться только на отключающую способность — серьёзное заблуждение; необходимо проверять его характеристики по критическому току. В инженерной практике следует проверять три ключевых пункта:

1. Обязательно наличие протокола испытаний на критический ток постоянного тока. Изделия постоянного тока, не прошедшие такое испытание, относятся к нестандартной суррогатной продукции, присутствующей в номенклатуре лишь формально.
2. Предпочтение следует отдавать изделиям с меньшим значением критического тока, чтобы обеспечить более полный охват аварийных режимов и устранить слепые зоны защиты.
3. Для таких условий, как фотоэлектрические системы, системы накопления энергии, протяжённые линии постоянного тока и цепи с большой постоянной времени, необходимо проверять данные критических испытаний при соответствующей постоянной времени.

Категорически запрещается применять следующие две категории изделий: во-первых, бытовые модульные автоматические выключатели — они не проходят никакой проверки по критическому току, и их категорически запрещено использовать в качестве прямой замены автоматических выключателей постоянного тока; во-вторых, изделия под чужой торговой маркой (OEM) или модифицированные изделия, у которых указана только отключающая способность по постоянному току, но отсутствуют данные критических испытаний.

7.Заключение

Большая отключающая способность определяет, способен ли автоматический выключатель «выдержать сильный удар», тогда как критический ток определяет, существует ли в системе постоянного тока «скрытый риск возгорания». Сегодня, когда распределение постоянного тока, накопители энергии, фотоэлектрические системы и электроснабжение полностью на постоянном токе получают всё более широкое применение, только уделяя должное внимание слепой зоне гашения дуги при малых токах, можно обеспечить правильный выбор, монтаж и применение автоматических выключателей постоянного тока и устранить скрытые угрозы безопасности систем распределения постоянного тока у самого источника.
