Анализ принципа работы и коммерческого применения разъединителей

В сетях низкого напряжения разъединитель, несмотря на свою простую конструкцию, играет незаменимую роль в обеспечении безопасности. Его основное предназначение — не отключение токов нагрузки, а создание безопасного барьера для ремонтных работ: в отключенном состоянии он образует чётко видимый и соответствующий нормам разрыв цепи. Этот «визуально контролируемый безопасный зазор» составляет самую основную и надёжную линию защиты в электротехнической безопасности. С повышением требований к стандартам безопасности и удобству эксплуатации в коммерческих зданиях, фотоэлектрических установках и интеллектуальных распределительных сетях разъединители эволюционируют от традиционных ручных однофункциональных устройств к модульным, многофункциональным и высокосовместимым изделиям нового поколения. Разъединители серии GFH1, выпускаемые компанией «Компания ООО Юэцин Хаовэйлай Группа», являются показательным примером, отвечающим этому техническому тренду.

1. Основной принцип работы

Разъединитель в основном состоит из контактной группы (подвижный и неподвижный контакты), приводного механизма, изолирующей опорной конструкции и клеммных зажимов. Базовую логику его работы можно сформулировать как «механическое разъединение для обеспечения электрической изоляции»:

• Процесс включения: через рукоятку управления приводится в действие передаточный механизм, который перемещает подвижный контакт прямолинейно или вращательно, обеспечивая плотное соприкосновение с неподвижным контактом и создавая токопроводящий канал с низким сопротивлением, что позволяет выдерживать номинальный рабочий ток.
• Процесс отключения: обратное движение вызывает размыкание контактов, образуя между ними электрический зазор, соответствующий государственным стандартам. Этот зазор обладает достаточной электрической прочностью, чтобы выдерживать переходные перенапряжения при номинальном напряжении системы, предотвращая пробой или перекрытие. Ключевое преимущество — этот зазор визуально различим, что позволяет обслуживающему персоналу убедиться в отключении цепи без применения измерительных приборов.

Принципиальное отличие разъединителя от автоматического выключателя заключается в отсутствии дугогасительного устройства, поэтому он не способен отключать токи нагрузки или токи короткого замыкания. Правильная эксплуатация требует, чтобы разъединитель отключался только после того, как автоматический выключатель снял нагрузку, и включался до замыкания выключателя. Строгое соблюдение этой последовательности — необходимое условие для сохранности оборудования и безопасности персонала.

Для удовлетворения разнообразных требований монтажа и предпочтений в управлении способы воздействия на разъединитель постоянно совершенствуются. Компания ООО Юэцин Хаовэйлай Группа предлагает различные варианты: ручное управление непосредственно рычагом, фронтальное поворотное управление и боковое управление. Среди них поворотные модели GFH1‑40X/80X/125X, которые управляются поворотной рукояткой, отличаются чёткой тактильной обратной связью и наглядной индикацией состояния, что делает их особенно подходящими для распределительных шкафов с частыми операциями или ограниченным пространством. Такие изделия обеспечивают визуальное подтверждение положения контактов в отключённом состоянии, что дополнительно усиливает механизм безопасного контроля на месте.

2. 2. Сравнение функций с автоматическим выключателем

Хотя разъединители и автоматические выключатели относятся к устройствам управления и защиты электрических цепей, их функциональные задачи принципиально различны. В системе распределения электроэнергии они действуют как взаимодополняющие элементы и не могут заменять друг друга.

В стандартной комплектации разъединитель обычно устанавливается перед автоматическим выключателем и служит общим изолирующим пунктом для всей цепи. При проведении технического обслуживания автоматического выключателя или нижестоящих линий сначала следует отключить автоматический выключатель, а затем разомкнуть разъединитель. В этом случае обслуживающий персонал может через видимый разрыв контактов разъединителя убедиться в безопасности работ. Процедура включения выполняется в обратном порядке: сначала замыкается разъединитель, затем — автоматический выключатель.

3. 3. Классификация продукции: уровневая дифференциация по сценариям применения и гибкий подбор

Продуктовая линейка разъединителей компании Компания ООО Юэцин Хаовэйлай Группа охватывает широкий спектр применений — от распределения электроэнергии на конечных участках до фотоэлектрических систем постоянного тока. В зависимости от конструктивных и функциональных особенностей продукция подразделяется на следующие основные категории:

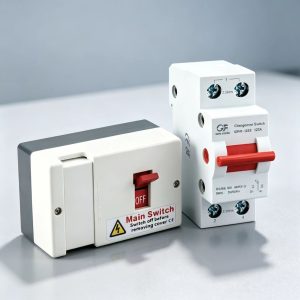

Стандартные разъединители: Например, модель GFH1-125, предназначенная для использования в стандартных системах переменного тока. Доступны варианты с числом полюсов от 1P до 4P. Модель GFH1-125B оснащена клеммной системой, унифицированной с автоматическими выключателями, что обеспечивает единообразие монтажа в распределительных щитах. Модель GFH1-125H комплектуется U-образной шинопроводной перемычкой, что значительно сокращает время подключения и снижает трудозатраты, особенно при параллельной установке нескольких аппаратов в конечных распределительных устройствах.

Разъединители с поворотным управлением: Модели GFH1-40X, GFH1-80X и GFH1-125X оснащены поворотной рукояткой и имеют малую монтажную глубину, что делает их оптимальными для распределительных щитов с ограниченным пространством или требующих управления с лицевой стороны. Механическая износостойкость таких изделий обычно превосходит показатели обычных моделей с рычажным управлением; например, механический ресурс GFH1-125X может достигать 10000 циклов.

Разъединители в пластмассовом корпусе на большие токи: Модель GFH1-250 выполнена в пластмассовом корпусе, рассчитана на номинальный ток до 250 А и предназначена для использования в главных распределительных щитах этажей или в качестве вводных аппаратов на небольших производственных объектах. Пластмассовый корпус обеспечивает более высокую степень защиты и устойчивость к механическим воздействиям, соответствуя жестким требованиям промышленной среды.

Переключающие устройства: Модель GFH1-125Z представляет собой переключающий разъединитель для двух источников питания, обеспечивающий переключение между двумя независимыми линиями электропитания. Данное устройство ориентировано на коммерческие здания и ответственные нагрузки, требующие наличия резервного источника питания.

Разъединители для фотоэлектрических систем: Модели, такие как GFH1-80F, специально разработаны для систем постоянного тока в фотоэлектрических установках и характеризуются повышенным номинальным напряжением и улучшенной способностью к отключению постоянного тока, что соответствует требованиям изоляции между фотоэлектрическими стрингами и сборными шинами.

4. 4. Типичные сценарии применения в коммерческом секторе

В структуре распределения электроэнергии коммерческих зданий разъединитель, хотя и не выполняет функцию «активного вмешательства», как автоматический выключатель, является незаменимым «предохранительным затвором» для каждого распределительного контура. На примере типового торгово-развлекательного центра можно проследить применение разъединителей на всех уровнях — от ввода до конечных потребителей:

• Главный распределительный пункт: Используется разъединитель GFH1-250 в пластмассовом корпусе в качестве общего изолирующего устройства на низковольтной стороне трансформатора, обеспечивающего четкую точку отключения питания для всего здания. При проведении технического обслуживания трансформатора со стороны энергоснабжающей организации или эксплуатирующей компании отключение этого разъединителя обеспечивает физическое отделение здания от сети и безопасность работ.
• Этажные распределительные щиты: На вводе в распределительный щит каждого этажа устанавливаются разъединители серии GFH1-125, часто в сочетании с шинопроводными перемычками, что обеспечивает независимую изоляцию питания этажа. При возникновении неисправности на одном из этажей достаточно отключить разъединитель данного этажа, чтобы остальные этажи продолжали функционировать без помех для коммерческой деятельности.
• Конечные распределительные щиты магазинов и торговых точек: Поворотные разъединители GFH1-40X, GFH1-80X и аналогичные, благодаря компактной конструкции и удобству лицевого управления, широко применяются в автономных щитах магазинов. При устранении аварийных отключений, замене проводки или модернизации в небольших предприятиях общественного питания и розничной торговли видимый разрыв контактов разъединителя гарантирует базовую безопасность электромонтера.
• Фотоэлектрические установки и объекты возобновляемой энергетики: В коммерческих солнечных электростанциях на крышах специальные разъединители GFH1-80F устанавливаются на стороне постоянного тока инверторов для изоляции фотоэлектрических стрингов. В аварийных ситуациях, включая пожары, обслуживающий персонал или пожарные могут оперативно отключить разъединитель, прекратив подачу постоянного тока от панелей и устранив риск поражения электрическим током и опасность возгорания.

Ключевая ценность разъединителя заключается не в «активном отключении аварий», а в создании четких безопасных границ для ручного вмешательства — что особенно важно в коммерческой среде с высокой плотностью людей.

5. 5. Перспективы рынка

Согласно отраслевым исследованиям, глобальный рынок низковольтных разъединителей к 2030 году достигнет объема около 6 млрд долларов США со среднегодовым темпом роста в 5–7%. Основными драйверами роста выступают повышение уровня электрификации зданий, модернизация существующих распределительных систем, а также масштабное развертывание фотоэлектрических и накопительных энергетических установок. В Китае, в контексте достижения целей «двойного углерода» и активного развития проектов «интеграции фотоэлектрики в здания» и ««фотоэлектрических, накопительных, гибких и постоянных» демонстрационных систем, спрос на разъединители постоянного тока демонстрирует особенно значительный рост.

6. Часто задаваемые вопросы

Вопрос 1: Можно ли использовать разъединитель в качестве аварийного выключателя?

Нет. Функция аварийного останова — это функция безопасности, требующая быстрого отключения цепи под нагрузкой в критической ситуации. Разъединитель не обладает способностью отключать ток нагрузки, и при экстренном размыкании не сможет погасить электрическую дугу, что может привести к повреждению оборудования или травмам персонала. Для выполнения функции аварийного останова следует использовать специальный аварийный автоматический выключатель или контактор в сочетании с кнопкой аварийного останова.

Вопрос 2: Должен ли видимый разрыв контактов разъединителя быть обязательно виден невооруженным глазом?

Да. Согласно стандартам, в отключенном положении разъединитель должен обеспечивать разрыв контактов с установленным нормативами воздушным зазором, причем этот разрыв должен надежно идентифицироваться визуально снаружи (с помощью смотрового окна или индикатора положения контактов). Это является основополагающим признаком, отличающим разъединитель от других коммутационных аппаратов, и служит главным критерием безопасности для обслуживающего персонала.

Вопрос 3: Как правильно выбрать между GFH1-125H с U-образной шинопроводной перемычкой и стандартным GFH1-125?

При параллельной установке нескольких разъединителей в распределительном щите с необходимостью общего питания, GFH1-125H с U-образной перемычкой позволяет значительно сократить объем монтажных работ, повысить эффективность установки и обеспечить более аккуратную разводку внутри щита. Для одиночного применения или при значительных расстояниях между аппаратами стандартный GFH1-125 обеспечивает большую гибкость и экономическую целесообразность.

Вопрос 4: Требуют ли разъединители регулярного технического обслуживания?

Да. Рекомендуется проводить профилактический осмотр с периодичностью от полугода до одного года. При этом следует обращать внимание на: плавность хода рукоятки, отсутствие следов подгорания контактов (проверяется через смотровое окно), нагрев клеммных соединений, а также на целостность корпуса (отсутствие трещин и деформаций). Для разъединителей, эксплуатируемых в условиях частых коммутаций, межсервисный интервал должен быть сокращен.

7. 7. Заключение

В коммерческой системе распределения электроэнергии разъединитель не предназначен для отключения аварий, не выполняет защитных функций и не выдает сигналов. Однако каждый раз, когда речь идет о ремонте линии, модернизации оборудования или поиске неисправностей, он зачастую является первым элементом, который подвергается воздействию, и самым надежным «безопасным барьером», который благодаря своей простой механической конструкции обеспечивает важнейший элемент электробезопасности — четкий и гарантированный стандартизированный разрыв контактов.

Возвращение к осмыслению роли разъединителя — это повторное подчеркивание базового принципа эксплуатации: «сначала отключить автоматический выключатель, затем разомкнуть разъединитель» — и глубокое уважение к безопасности каждого электромонтера. Будь то компоновка с шинопроводными перемычками у GFH1-125, пластмассовый корпус на большой ток у GFH1-250, механизм с поворотным управлением у GFH1-125X или адаптация к фотоэлектрическим системам постоянного тока у GFH1-80F — техническое развитие разъединителей всегда следует неизменной цели: сделать изоляцию более надежной, а границы безопасности — более отчетливыми.
