Принцип работы и применение коммутационных аппаратов постоянного тока в коммерческих объектах

В связи с активным развитием таких направлений, как «гибкие» здания с возобновляемой энергетикой, высоковольтные системы постоянного тока для центров обработки данных и сверхбыстрые зарядные станции для электромобилей, системы постоянного тока (DC) получают всё более широкое распространение. Однако в отличие от переменного тока, у постоянного тока нет естественного перехода через ноль, что делает невозможным самостоятельное гашение электрической дуги при коротком замыкании. Коммутационные аппараты постоянного тока решают эту проблему, используя специальные технологии дугогашения и высокую отключающую способность, и являются ключевым элементом безопасности в системах постоянного тока коммерческих объектов.

1. Принцип работы: принудительное гашение дуги при отсутствии перехода через ноль

Хотя аппараты постоянного и переменного тока относятся к одному классу защитных устройств, различия в характере тока определяют разные технические решения. В цепях переменного тока направление и величина тока периодически меняются, создавая естественные «нулевые» точки для гашения дуги. В цепях постоянного тока ток постоянен по направлению и величине, поэтому при возникновении дуги она будет гореть непрерывно, что может привести к разрушению оборудования или всей системы.

Для гашения дуги постоянного тока необходимо создать в дуговом промежутке напряжение, превышающее напряжение источника питания, что принудительно приводит ток к нулю. Для этого аппараты постоянного тока оснащаются системами принудительного дугогашения: магнитное поле направляет дугу в дугогасительную камеру, где металлические пластины-решетки разбивают длинную дугу на ряд коротких, увеличивая общее напряжение дуги до уровня выше напряжения питания, после чего она гаснет. Этот процесс требует больше энергии, поэтому конструкция и стоимость аппаратов постоянного тока выше по сравнению с аппаратами переменного тока.

2. Типы устройств: от миниатюрных до твердотельных – для различных задач

В зависимости от области применения и номинального тока аппараты постоянного тока делятся на три основных типа:

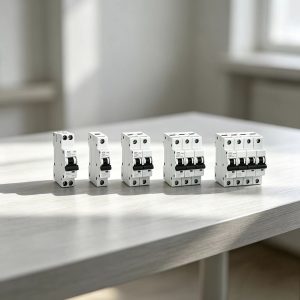

• Миниатюрные автоматические выключатели постоянного тока (MCB): рассчитаны на ток до 63 А, используют специальные магнитные системы для гашения дуги. Применяются в цепях солнечных панелей, небольших накопителей энергии, на выходе зарядных станций. Отличаются малыми габаритами и высокой скоростью срабатывания.
• Модульные (пластинчатые) автоматические выключатели постоянного тока (MCCB): номинальный ток может достигать 1250 А и более, имеют повышенную отключающую способность и выдерживают напряжение до 1500 В. Используются в распределительных щитах солнечных электростанций, высоковольтных блоках аккумуляторов, в системах распределения питания центров обработки данных.
• Воздушные и твердотельные автоматические выключатели постоянного тока (ACB и SSB): рассчитаны на токи до 4000 А и обеспечивают миксекундное время отключения. Применяются в системах шин постоянного тока напряжением 800 В в центрах обработки данных и на электрическом транспорте. Твердотельные выключатели отличаются высокой скоростью срабатывания, отсутствием дуги и механического износа и являются перспективным решением для систем высокого напряжения.

3. Ключевые отличия от выключателей переменного тока: взаимозаменяемость исключена

Несмотря на внешнее сходство, замена одного типа выключателей на другой недопустима. Принципиальные различия заключаются в следующем:

• Гашение дуги: в цепях переменного тока используется естественный переход через ноль, в цепях постоянного тока – принудительное гашение.
• Материалы контактов: для переменного тока применяются серебряные сплавы, для постоянного – устойчивые к эрозии вольфрамо-медные сплавы.
• Определение напряжения: для переменного тока указывается действующее значение, для постоянного – постоянное. При равных числовых значениях отключение постоянного тока сложнее.
• Область применения: переменный ток используется в распределительных сетях и для защиты двигателей, постоянный – в системах с возобновляемой энергетикой, накопителями, зарядными станциями и в центрах обработки данных.

Использование аппаратов переменного тока в цепях постоянного тока категорически запрещено: отсутствие дугогасительной системы может привести к неотключаемой дуге, разрушению корпуса и пожару.

4. Применение на коммерческих объектах: от ЦОД до зарядных станций

С переходом коммерческих объектов от чисто переменного к гибридному электроснабжению, роль аппаратов постоянного тока значительно возрастает.

• Центры обработки данных (ЦОД): крупные ЦОД всё чаще используют высоковольтные системы постоянного тока (до 800 В) для повышения энергоэффективности. В таких системах аппараты защиты постоянного тока обеспечивают быстродействующее отключение при коротких замыканиях на шинах, стойках и серверных кластерах, предотвращая распространение аварии. Твердотельные выключатели уже внедряются в 800-вольтовых системах ведущих операторов.
• Солнечная энергетика и накопители энергии: солнечные панели и аккумуляторы вырабатывают постоянный ток. Выключатели защищают кабели в распределительных шкафах, на входе инверторов и между батарейными блоками от перегрузок и коротких замыканий. Качественные устройства сохраняют работоспособность в диапазоне от -40 °C до +80 °C.
• Зарядная инфраструктура электромобилей: сверхбыстрые зарядные станции мощностью в сотни киловатт требуют надежной защиты выходных цепей. В случае короткого замыкания внутри станции только быстродействующий выключатель может предотвратить разрушение зарядного модуля и возгорание.
• «Гибкие» здания: в рамках концепции «гибких» зданий с возобновляемой энергетикой использование систем постоянного тока позволяет снизить энергопотребление на 5–20 %. Примеры успешного внедрения таких решений демонстрируют проекты, признанные отраслевыми экспертами.

5. Рынок и ключевые критерии выбора

По данным аналитиков, глобальный рынок коммутационных аппаратов постоянного тока в 2025 году оценивается в 5,4–5,8 млрд долларов США, а к 2034 году прогнозируется его рост до 10,35 млрд долларов. Основными драйверами являются развитие возобновляемой энергетики, электромобилей и систем постоянного тока для ЦОД.

При выборе для коммерческих объектов необходимо обращать внимание на три ключевых параметра:

• Запас по напряжению: номинальное напряжение должно быть выше максимального рабочего напряжения системы, желательно с запасом не менее 20 %.
• Отключающая способность: должна перекрывать максимальный расчетный ток короткого замыкания. Занижение этого параметра недопустимо.
• Скорость срабатывания: для обычных задач достаточно механических выключателей, для критически важных цепей, требующих отключения за микросекунды, необходимы твердотельные устройства.

Нормативной базой служат стандарты, такие как ГОСТ IEC/EN 60947-2, определяющие правила выбора и применения аппаратов. Рекомендуется выполнять проверочные расчеты токов короткого замыкания для конкретного проекта.

6. Часто задаваемые вопросы

• Можно ли повторно включить выключатель после автоматического отключения?

Нет. Перед повторным включением необходимо выявить и устранить причину отключения. Попытка включения без устранения неисправности может привести к повреждению контактов или механизма и потере защитных свойств.

• Как выбрать количество полюсов?

Для систем до 250 В, как правило, достаточно одного полюса. Для напряжений от 500 до 1000 В рекомендуется последовательное включение двух полюсов для повышения надежности. Для систем 1500 В требуются специальные многополюсные решения.

• В чем преимущество автоматического выключателя перед плавким предохранителем?

Предохранители дешевле, но являются одноразовыми, а их время срабатывания нелинейно зависит от тока. Выключатели могут использоваться многократно, обеспечивают точное отключение, позволяют диагностировать тип неисправности и могут быть интегрированы в системы мониторинга. В коммерческих объектах затраты на простой оборудования и замену предохранителей часто превышают разницу в стоимости.

• Как определить, что выключатель изношен?

После нескольких отключений при коротких замыканиях контакты могут обгорать, а дугогасительная решетка терять эффективность. Трещины на корпусе, тугой ход рукоятки и перегрев выводов – признаки необходимости замены. Рекомендуется проводить проверку каждые 5–8 лет, а после серьезных аварийных отключений заменять устройства независимо от внешнего вида.

7. Заключение

Эволюция коммерческих объектов в сторону низкоуглеродных, электрифицированных и интеллектуальных решений превращает системы постоянного тока из нишевого варианта в стандартную практику. Аппараты коммутации постоянного тока являются критически важным элементом, обеспечивающим безопасность и надежность этих систем.

Грамотный выбор и применение таких аппаратов – это не только вопрос соблюдения технических норм, но и стратегический вклад в энергоэффективность и долгосрочную надежность объекта. Как и многие другие элементы инфраструктуры, эти устройства играют незаметную, но ключевую роль, когда речь идет о предотвращении серьезных аварий и обеспечении бесперебойной работы современного бизнеса.
