Может ли интеллектуальное реле-выключатель заменить традиционные реле в управлении освещением

Ключевой тезис: по возможностям функционального расширения и системной интеграции интеллектуальные реле уже заметно превосходят традиционные. Однако из-за физического износа контактов, различий в структуре затрат и огромного количества цепей освещения «полная замена» в краткосрочной перспективе труднодостижима. Более прагматичный путь — сегментированное внедрение: в сценариях, где требуется интеллектуальное управление, применять интеллектуальные реле, а в массовых базовых цепях освещения по-прежнему использовать традиционные релейные решения.

1. Технологическая эволюция: от «исполнения коммутации» к «интеллектуальному терминалу»

В традиционном управлении освещением роль реле была предельно узкой: принять управляющий сигнал, через электромагнитную катушку привести к замыканию или размыканию механические контакты и тем самым включить или отключить питание светильников. По сути, это исполнительный элемент, который сам не обладает способностями восприятия, принятия решений и связи. Ключевое изменение интеллектуального реле состоит в том, что при сохранении функции коммутации оно интегрирует микропроцессор, интерфейсы датчиков и модули связи, превращаясь из «исполнительного устройства» в «интеллектуальный терминал».

Функциональное расширение, которое дает этот переход, традиционным реле недоступно. Интеллектуальный выключатель управляет реле через микросхему, а интеллектуальный модуль включает аппаратные средства связи, модуль диммирования, голосовой модуль и другие компоненты. Благодаря этому пользователь может реализовать централизованное управление (однокнопочное отключение всех групп или переключение сценариев), удаленное управление (работа через мобильное приложение в любое время), управление по расписанию и взаимодействие устройств по всему дому — функции, которые в системе традиционных механических выключателей практически нереализуемы. Более того, интеллектуальное реле может обмениваться данными с другими устройствами через интернет, Bluetooth, Wi-Fi, шину CAN-BUS и т. п., переходя от «пассивного управления» к роли «интеллектуального терминала» и постепенно интегрируя мониторинг состояния, диагностику неисправностей и удаленную связь.

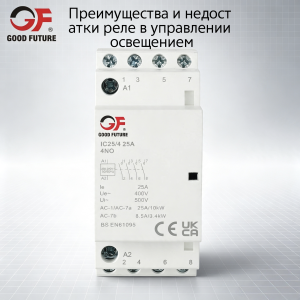

1. Преимущества и издержки традиционных контакторов в управлении освещением

У контакторов в управлении освещением по-прежнему есть три сильных преимущества.

Во-первых, высокая токовая нагрузочная способность. Стандартный контактор для освещения выдерживает от 30 до 100 A и более на полюс, а на магистральном фидерном уровне — до 1000 A. Главные щиты освещения, фидеры наружного прожекторного освещения, централизованное переключение нескольких 20-амперных групповых цепей — все это превышает возможности обычных реле групповых цепей.

Во-вторых, высокая устойчивость к броскам тока. Контакторы выбираются по категориям применения, таким как AC-3, AC-5a и др. Категория AC-5a специально предназначена для коммутации газоразрядных ламп и выдерживает микросекундные броски тока при включении ПРА HID-ламп или групп мощных LED-драйверов, предотвращая приваривание контактов.

В-третьих, низкая стоимость на ампер. Модульный контактор на 16 A при оптовой закупке может стоить менее 10 долл. США; мощные модели по-прежнему экономичнее полупроводниковых решений. Запасные части универсальны, а для поиска неисправностей не требуется знание программирования.

Однако издержки также очевидны. Катушка контактора с электромагнитным удержанием постоянно потребляет 5–20 Вт; панель на 40 цепей с такими контакторами в установившемся режиме может потреблять 200–800 Вт. У контактора нет встроенной обратной связи о состоянии: чтобы убедиться, что цепь освещения действительно находится под напряжением, необходимо добавить вспомогательные контакты и завести их обратно в контроллер. Он также не поддерживает связь и может реагировать только на внешние управляющие сигналы — от таймера, датчика освещенности или выходов BAS.

III. Преимущества и жесткие ограничения интеллектуальных реле

Преимущества интеллектуальных реле сосредоточены в трех областях.

Во-первых, встроенная связь и обратная связь о состоянии. По каждой цепи может передаваться состояние контактов, а многие модели также измеряют ток или мощность. Интеграция с BAS не требует дополнительной прокладки кабелей для вспомогательных контактов каждой цепи: каждая цепь освещения естественным образом становится контролируемой точкой.

Во-вторых, низкое потребление в режиме удержания. Бистабильное интеллектуальное реле потребляет энергию только в момент переключения, импульс обычно менее 1 Вт; реле с электромагнитным удержанием — около 1 Вт непрерывно. Панель на 40 цепей с реле с фиксацией в установившемся режиме потребляет менее 4 Вт, тогда как аналогичная панель контакторов — 200–800 Вт.

В-третьих, компактность. Интеллектуальное реле на 16 A занимает один DIN-модуль шириной около 17,5 мм. Контактор той же мощности требует 2–3 модулей, а также вспомогательных контактов и модуля интерфейса связи. В стесненных по пространству щитах освещения интеллектуальные реле позволяют существенно повысить плотность цепей.

Но его ограничения также важны. Контакты типового интеллектуального реле рассчитаны на групповые цепи, непрерывный ток обычно не превышает 16 A; они не подходят для пуска двигателей или высоких бросков тока при HID-освещении. Для индуктивной нагрузки требуется снижение номинала: номинал 16 A для активной нагрузки может соответствовать лишь 8 A при индуктивной нагрузке с коэффициентом мощности 0,4. Твердотельные версии не имеют механического износа, но при отключении имеют ток утечки 1–10 мА, из-за чего светодиодные лампы могут слабо светиться в «выключенном» состоянии; на стороне нагрузки требуется разрядный резистор. Кроме того, большинству интеллектуальных реле требуется вспомогательное питание 24 В DC или 230 В AC; в проектах модернизации необходимо заранее проверить наличие нейтрали.

1. Дифференциация сценариев применения: что следует, а что не следует заменять

Следует ли интеллектуальному реле заменять традиционное, зависит прежде всего от фактической потребности сценария освещения в «интеллекте».

В сценариях, требующих точного управления, ценность интеллектуальных реле очевидна. В общественных зонах коммерческих зданий, гостиничных номерах, выставочных залах и аудиториях освещение необходимо динамически регулировать с учетом времени, присутствия людей, естественной освещенности и других факторов; автоматическое управление и переключение сценариев, обеспечиваемые интеллектуальными реле, напрямую превращаются в снижение энергопотребления и повышение эффективности управления. В промышленном освещении и муниципальном уличном освещении, где требуется удаленный мониторинг и диагностика неисправностей, обратная связь о состоянии и возможности связи также дают средства управления, недоступные традиционным реле.

Однако в большом количестве базовых цепей освещения дополнительные функции интеллектуальных реле не создают реальной ценности. В жилых помещениях простые цепи освещения комнат, коридоров, лестничных клеток имеют фиксированную логику управления (вкл./выкл.) и простые сценарии использования; с ними вполне справляется обычное реле или механический выключатель. В таких сценариях рост стоимости и усложнение системы, связанные с интеллектуальными реле, не дают эквивалентной отдачи.

Примечательно, что продвижение интеллектуальных реле в сфере умного дома сталкивается с интересной «конкуренцией со стороны альтернативы»: умные лампы сами по себе являются решением, позволяющим обойти реле при интеллектуализации; их цена уже снизилась до 8–10 евро, что ниже стоимости комбинации «кнопка + модуль интеллектуального реле» около 16 евро. Это показывает, что интеллектуализация управления освещением не обязательно должна реализовываться через интеллектуальные реле; интеллектуализация самих светильников в некоторых сценариях является более экономичным путем.

1. Гибридная архитектура: оптимальное решение

Лучшая практика часто заключается в гибридном подходе: интеллектуальное реле управляет катушкой контактора. Нормально разомкнутые 16-амперные контакты интеллектуального реле включаются последовательно в цепь катушки контактора; катушка потребляет всего несколько ватт, а контактор коммутирует сильноточную нагрузку освещения. Для BAS интеллектуальное реле видно как управляемая и контролируемая точка; если завести вспомогательные контакты контактора на цифровой вход интеллектуального реле или шлюза, можно также подтвердить фактическое замыкание контактора и получить достоверную обратную связь о состоянии крупного блока освещения.

Схема подключения проста: нормально разомкнутый контакт интеллектуального реле последовательно соединяется с катушкой контактора, нейтраль катушки общая, шина связи подключается к BAS. Такая схема часто применяется, когда один фидерный контактор питает несколько групповых цепей или когда крупная зона наружного освещения превышает возможности реле одной групповой цепи. Она одновременно обеспечивает возможности связи и коммутационную мощность, являясь технически наиболее надежным решением для управления крупным освещением.

1. Часто задаваемые вопросы

Есть ли у интеллектуальных реле механические контакты? У большинства — да. Механический ресурс составляет примерно 100–500 тыс. срабатываний, электрический ресурс при номинальной нагрузке — около 50–100 тыс.; для индуктивной или емкостной нагрузки он дополнительно снижается. Твердотельные реле не имеют механического износа, но требуют учета тока утечки.

Каков срок службы интеллектуального реле? Механическая долговечность обычно составляет 100–500 тыс. срабатываний в зависимости от производителя и типа нагрузки. Электрический ресурс при номинальной нагрузке ниже — обычно 50–100 тыс. срабатываний. При нескольких включениях/выключениях цепи освещения в день реле может служить много лет; в случаях частой коммутации следует выбирать реле с более высоким номиналом или твердотельное реле.

Можно ли коммутировать индуктивную нагрузку? Да, но обязательно со снижением номинала. Номинал 16 A для активной нагрузки может соответствовать лишь 8 A индуктивной нагрузки. Для нагрузок с высокими бросками тока, таких как пуск двигателей или намагничивание трансформаторов, следует выбирать контакторы с подходящей категорией применения AC.

Нужна ли нейтраль? Большинству интеллектуальных реле требуется вспомогательное питание 24 В DC или 230 В AC для микропроцессора и интерфейса связи. Это питание отделено от коммутируемой цепи. В проектах модернизации необходимо заранее проверить наличие нейтрали в месте установки реле.

Можно ли использовать 16-амперное интеллектуальное реле в 20-амперной цепи освещения? Нет. Автоматический выключатель может не защитить реле от перегрузки. Следует использовать контактор на 20 A либо применять интеллектуальное реле для управления катушкой контактора.

VII. Вывод: сегментированное внедрение лучше полной замены

Роль интеллектуальных реле в управлении освещением правильнее понимать как «функциональное обновление и расширение сценариев применения» по отношению к традиционным реле, а не как «полную замену». Данные мирового рынка реле также подтверждают этот вывод: общий объем рынка реле, по прогнозам, вырастет с 10,26 млрд долл. США в 2024 г. до 18,71 млрд долл. США в 2033 г. при среднегодовом темпе роста около 6,9%; спрос на интеллектуальные реле заметно растет, однако традиционные реле сохраняют экономические преимущества в сценариях, чувствительных к стоимости и характеризующихся низкой частотой коммутации.

Прагматичная стратегия — сегментированное внедрение: в цепях освещения с явной потребностью в автоматизации, удаленном управлении и оптимизации энергопотребления заменять традиционные реле интеллектуальными, в полной мере используя их возможности связи, восприятия и взаимодействия; в большом количестве базовых цепей освещения с фиксированной логикой управления и простыми сценариями использования продолжать применять традиционные реле, чтобы контролировать затраты, снижать сложность системы и уменьшать число дополнительных точек отказа, вносимых электронными компонентами. В конечном счете ценность системы управления освещением определяется не тем, «сколько интеллектуальных устройств использовано», а тем, достигнут ли при разумных затратах оптимальный баланс качества освещения, энергоэффективности и удобства управления.
