Поиск неисправностей импульсных реле с приваренными контактами в цепях с высокими токами

Импульсные реле, также известные как блокирующиеся реле или бистабильные реле, широко применяются в централизованном управлении освещением. В нормальном режиме работы катушке достаточно короткого импульса, чтобы переключить реле в состояние ON или OFF; контакты удерживаются в заданном положении механической конструкцией, без необходимости постоянного питания катушки. Это свойство делает их востребованными в сценариях энергосбережения и кнопочного управления. Однако в цепях с высокими бросками тока часто возникает одна неприятная модель отказа: реле отказывается размыкаться, свет не выключается, индикатор ON погас, но нагрузка остаётся под напряжением, и даже механическая тестовая кнопка на реле не может отключить нагрузку.

Как правило, это не простое «залипание», а приваривание контактов. Контакты расплавились и слиплись, разъединить их невозможно. Ключ к эффективному устранению — не в том, чтобы силой разжать контакты, а в том, чтобы понять, почему произошло приваривание, и устранить первопричину.

1. Типичные признаки приваривания контактов

• Индикатор ON погас, но нагрузка остаётся под напряжением. Катушка, возможно, корректно получила импульс OFF, но контакты механически слиплись.
• Ручная тестовая кнопка не отключает нагрузку. Большинство импульсных реле оснащены механической тестовой кнопкой или рычажком. Если после нажатия цепь нагрузки по-прежнему не размыкается, контакты, скорее всего, физически приварены.
• Напряжение на стороне нагрузки равно напряжению на стороне источника. При подаче команды на отключение реле измерение на стороне нагрузки по-прежнему показывает напряжение, равное напряжению источника, что указывает на короткое замыкание или замкнутое состояние контактов.

Но необходимо учитывать: не все случаи «реле не отключается» являются привариванием. Параллельное питание, обратная подача напряжения от других цепей, цепь самоподхвата, механический отказ фиксации или ошибки монтажа могут давать аналогичные симптомы.

1. Первопричина: броски тока LED-драйверов и электронных балластов

Первопричина приваривания контактов — сочетание высокого броскового тока и физического поведения механических контактов в процессе замыкания.

Внутри LED-драйверов и электронных балластов имеются входные выпрямители и сглаживающие конденсаторы. В момент замыкания контактов реле эти конденсаторы ведут себя почти как короткое замыкание, создавая чрезвычайно короткий, но очень высокий импульс тока — бросковый ток. В схемах LED-драйверов пиковый бросковый ток, превышающий установившийся в 20–50 раз, не является редкостью. Маломощный LED-драйвер может потреблять в установившемся режиме менее 1 ампера, но пиковый бросковый ток может быть во много раз выше.

Импульсные реле обычно имеют малые контакты и ограниченное контактное давление. При замыкании ток концентрируется в нескольких микроскопических точках касания, локальная плотность тока чрезвычайно велика, и высокий ток может мгновенно расплавить материал контактов. Хуже того — дребезг контактов: в процессе замыкания контакты за микросекунды многократно размыкаются и замыкаются вновь, каждый дребезг создаёт небольшую дугу, образуются множественные расплавленные ванночки, которые затем застывают, и в итоге контакты могут привариться намертво. Качественные реле применяют протирание контактов, более высокое контактное давление и дугогасительные конструкции; недорогие импульсные реле часто лишены всего этого и особенно уязвимы при коммутации ёмкостных нагрузок, таких как LED-драйверы.

Кроме того, на риск приваривания влияет и схема управления катушкой. Добавление демпфирующего диода или конденсатора для подавления противо-ЭДС на концах катушки удлиняет время затухания тока катушки, замедляет замыкание контактов, создаёт слабый контакт и неполное замыкание, повышая вероятность приваривания. Напряжение катушки следует переключать как можно быстрее, избегая медленного нарастания, которое приводит к слабому замыканию контактов.

III. Решения: выбор по ситуации

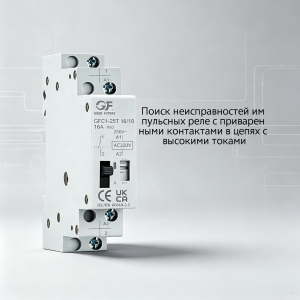

1. Выбирайте импульсное реле с более высоким номиналом броскового тока. При изучении datasheet обратите особое внимание на: для типовых цепей LED-освещения следует выбирать реле с номиналом броскового тока, значительно превышающим измеренное значение. Например, импульсное реле GFC1-25T, предлагаемое компанией Хао Вэйлай Групп, имеет номинальный ток контактов 16 А, катушку 24 В DC, механический ресурс 1×10⁶ срабатываний, длительность импульса от 50 мс до 100 мс.
2. Установите ограничитель броскового тока. Последовательно с контактами реле включается NTC-термистор. В холодном состоянии сопротивление велико, что ограничивает начальный ток заряда конденсаторов; при протекании тока термистор нагревается, сопротивление падает, и нормальная работа не нарушается. Ключевые моменты выбора: номинальный ток в установившемся режиме ≥ тока нагрузки в установившемся режиме; сопротивление в холодном состоянии рассчитывается исходя из целевого ограничения тока, например, при питании 230 В и желаемом ограничении до 100 А холодное сопротивление должно быть не менее 2,3 Ом; учитывайте тепловую постоянную времени — при частых переключениях NTC не успевает остыть и теряет эффект ограничения. Поэтому NTC подходит для наружного освещения с таймером или фотоэлементом, где переключения редки.
3. Для индуктивных нагрузок используйте контактор GFC1-25. Для двигателей, трансформаторов и других индуктивных нагрузок стандартный контактор может оказаться более подходящим, чем импульсное реле. Контакты контактора крупнее, давление выше, дугогашение мощнее; GFC1-25 специально разработан для индуктивных нагрузок. Однако катушка контактора требует постоянного питания, и схему управления необходимо скорректировать. Распространённое решение: импульсное реле управляет катушкой контактора, а главные контакты контактора коммутируют нагрузку.
4. Часто задаваемые вопросы

Вопрос: Можно ли параллельно подключить два импульсных реле для распределения броскового тока?

Нет. Два механических реле не могут замкнуться в одном и том же микросекундном окне; даже при ничтожной разнице во времени первое замкнувшееся реле принимает на себя почти весь бросковый ток. Параллельное включение не снижает риск приваривания отдельного контакта и может привести к более быстрому отказу одного из реле из-за неравномерного распределения тока.

Вопрос: Полезна ли схема предварительного прогрева нити накала?

Для люминесцентных ламп схема предварительного прогрева повышает температуру нити накала перед подачей полного напряжения, что снижает пусковой бросок. Но для LED-драйверов бросок тока обусловлен зарядом входных конденсаторов, а не нитью накала, поэтому схема предварительного прогрева неэффективна.

Вопрос: Как определить, вызвано ли приваривание сверхтоком или механическим износом?

Осмотрите контактные поверхности. При приваривании от сверхтока обычно видны явные кратеры и пики, а также перенос материала с одного контакта на другой; при механическом износе поверхность более плоская, гладкая, без явного переноса материала.

1. Широкие рыночные перспективы

Согласно данным рыночных исследований, в 2023 году объём рынка импульсных реле в Китае достиг 5,8 млрд юаней, увеличившись на 12,7% в годовом исчислении; ожидается, что к 2025 году объём рынка превысит 7,8 млрд юаней. По мере углубления модернизации интеллектуальных зданий и постоянного повышения стандартов зелёной энергоэффективности применение импульсных реле в многоэтажных зданиях, офисных центрах, гостиничных коридорах, больших конференц-залах будет продолжать расширяться. Эксперты отрасли отмечают, что импульсные реле благодаря простой параллельной схеме подключения, нулевому потреблению в режиме ожидания и поддержке неограниченного числа точек управления становятся одним из наиболее экономически эффективных решений в области многоточечного управления освещением зданий.

Заключение

Приваривание контактов — это не просто отказ оборудования «свет не выключается», а предупреждение, касающееся личной безопасности. Как только реле приварилось, нагрузка теряет способность к надёжному отключению, цепь освещения может оставаться под напряжением; если ремонтный персонал, руководствуясь обычным суждением «индикатор погас — значит, обесточено», прикоснётся к проводке под напряжением, это может привести к поражению электрическим током. Длительный перегрев от сверхтока может также обуглить клеммы, воспламенить окружающие материалы и вызвать пожар.

Поэтому при обнаружении приваривания первое правило всегда — безопасность: отключите вышестоящий автоматический выключатель или предохранитель, убедитесь с помощью указателя напряжения в отсутствии напряжения на стороне нагрузки, и только затем приступайте к любым проверкам. Временное постукивание или разжатие контактов может служить лишь аварийной мерой в ожидании замены и должно выполняться только квалифицированным персоналом; категорически запрещается после принудительного разъединения продолжать длительную эксплуатацию. Приваренное реле — это отказавший элемент; экономия на стоимости одного реле при работе с неисправным оборудованием — это ставка на личную безопасность и противопожарную защиту всей цепи. Оставить запас по бросковому току при выборе и лишний раз убедиться в безопасности при замене — вот что значит по-настоящему ответственно относиться к людям и оборудованию.
