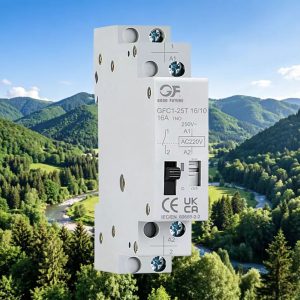

Применение импульсных реле в лестничном освещении многоэтажных зданий

В офисных башнях и многоквартирных домах освещение лестничных клеток и коридоров долгое время остаётся «слепой зоной» энергопотребления — постоянно горящие лампы противоречат принципам «зелёного» строительства, а установка датчиков движения на каждом этаже ведёт к удорожанию и ложным срабатываниям. Импульсные реле, благодаря возможности управления всем зданием одним устройством, нулевому потреблению в режиме ожидания и предельно простой параллельной разводке, становятся выбором №1 для проектных институтов и подрядных организаций. В данной статье, на основе новейшей инженерной практики, системно рассматриваются принцип действия, топологии подключения, интеграция с таймерами и типичные ошибки, что даёт практическое руководство для выбора оборудования при проектировании.

1. Принцип действия: импульсное управление, механическая фиксация, нулевое энергопотребление в удержании

Принципиальное отличие импульсного реле от обычного контактора — бистабильная механическая защёлка. Каждый кратковременный электрический импульс переключает состояние контактов (замкнут ↔ разомкнут), которое затем стабильно удерживается с помощью постоянного магнита или пружинного механизма. Катушка получает питание лишь в момент переключения, в удерживающем состоянии она полностью обесточена — ни нагрева, ни потребления в режиме ожидания. Даже при полном отключении основного питания реле сохраняет последнюю команду, что критично для пожарной безопасности и эвакуации.

2. Классическая схема лестничного освещения: одно реле управляет всем зданием

Типовой монтаж требует лишь одного импульсного реле (устанавливается в главном распределительном щите) плюс на каждом этаже — мгновенные кнопки (нормально разомкнутые, с самовозвратом) и светильники. Любой жилец, нажав любую кнопку, подаёт импульс на реле — оно замыкает контакты и включает свет; повторное нажатие любой кнопки — размыкает и выключает. Все кнопки подключаются параллельно к двухпроводной сигнальной шине, прокладываемой вертикально по лестничной шахте. Независимо от этажности, логика управления абсолютно одинакова.

3. Количественная оценка преимуществ разводки: экономия меди свыше 60 %, значительное снижение трудозатрат

В традиционной схеме с многопостовыми выключателями от каждого светильника или группы необходимо тянуть отдельные линии к каждой точке управления. Для 10-этажного здания с тремя точками на этаже длина кабеля исчисляется сотнями метров, вдобавок — сложные схемы промежуточных переключателей. В варианте с импульсным реле от распределительного щита идёт одна питающая линия на реле и освещение, а от реле до кнопок на этажах — всего одна двухпроводная сигнальная шина, к которой параллельно подключаются все кнопки. По данным реальных объектов, расход меди сокращается более чем на 60 %; для 15-этажного жилого дома прямая экономия на материалах достигает нескольких тысяч юаней, время монтажа уменьшается почти вдвое, а число потенциальных точек отказа резко снижается.

4. Автоматическое отключение по таймеру: адаптация под разные сценарии загрузки

Современные импульсные реле для лестниц оснащаются встроенной регулируемой задержкой отключения. При первом нажатии реле срабатывает, включает свет и запускает таймер; если по окончании отсчёта новых нажатий не было, реле автоматически возвращается в выключенное состояние. Если во время горения нажать любую кнопку, таймер сбрасывается. Это свойство особенно удобно при переноске тяжестей или уборке. В зависимости от интенсивности потока людей задержку можно гибко настраивать: для слабо загруженных лестниц — 60 с; для больниц или домов престарелых — 3–5 минут. У большинства реле настройка осуществляется переключателями или потенциометром, у продвинутых моделей допускается выносной потенциометр.

5. Преимущества разводки: значительное упрощение кабельных трасс и снижение затрат

В классическом решении каждому светильнику или группе требуется отдельный управляющий провод до каждого выключателя — например, для 10 этажей и 3 точек на этаже длина кабеля быстро достигает сотен метров, плюс сложные схемы соединений. Импульсное реле требует лишь одной питающей линии от щита на катушку и осветительную цепь, а от реле до этажных кнопок — одной последовательной двухпроводной сигнальной шины. Это не только резко сокращает метраж кабеля и сложность монтажа, но и заметно снижает трудозатраты и упрощает поиск неисправностей. Кроме того, малый управляющий ток позволяет использовать для кнопок кабели малого сечения, что даёт дополнительную экономию.

6. Энергосбережение и возможности интеллектуального расширения

В части энергоэффективности замена традиционных контакторов на реле с механической фиксацией даёт экономию около 2 Вт на каждом реле, что в год составляет более 5 кВт·ч. Современные модели могут также оснащаться функцией автоматического отключения по таймеру — первое нажатие запускает отсчёт, по истечении которого реле самовозвращается в выключенное состояние, если не поступило новое нажатие. Помимо этого, импульсные реле легко интегрируются в систему автоматизации зданий, обеспечивая централизованное дистанционное управление и смену сценариев, причём команды из системы имеют приоритет над локальными кнопками, что удовлетворяет требованиям общественных зданий.

7. Широкие рыночные перспективы

По данным маркетинговых исследований, в 2023 году китайский рынок импульсных реле достиг 5,8 млрд юаней, рост на 12,7 % в годовом исчислении; прогноз на 2025 год — превышение 7,8 млрд юаней. С углублением реновации зданий и ужесточением стандартов энергоэффективности применение импульсных реле в многоэтажках, офисных центрах, гостиничных коридорах, больших конференц-залах будет только расширяться. Эксперты отрасли отмечают: благодаря простой параллельной разводке, нулевому потреблению в режиме ожидания и возможности управления неограниченным числом точек, импульсные реле становятся одним из самых экономически эффективных решений для многоточечного управления освещением.

8. Краткие ответы на частые вопросы

По ресурсу: механический ресурс — не менее 1 млн переключений; при 100 операциях в день срок службы превышает 27 лет. Электрический ресурс зависит от типа нагрузки: для светодиодной резистивной нагрузки — обычно более 100 тыс. срабатываний. Можно ли заменить обычным контактором? Можно, но не рекомендуется, поскольку контактор требует постоянного питания катушки для удержания, создавая потери, нагрев и шум, что для периодического освещения неэкономично и неэнергоэффективно. Что происходит при пропадании питания? Бистабильная структура сохраняет состояние до отключения, поэтому при восстановлении питания лампа остаётся в том же положении. Для аварийного эвакуационного освещения следует руководствоваться местными нормами и предусматривать отдельную постоянно горячую линию, не смешивая с управлением от импульсного реле. Максимальное число параллельно подключаемых кнопок? Теоретически неограниченно, однако при длине линии свыше 200 м или более 50 кнопок паразитная ёмкость может вызвать «ложные импульсы»; рекомендуется использовать витую пару с низкой ёмкостью или включать последовательно с каждой кнопкой гасящий резистор. Для особо крупных объектов возможно применение иерархических повторителей.

9. Заключение

В эпоху «зелёного» строительства и цифровой трансформации лестничное освещение — этот долгое время недооценённый сегмент — становится настоящим пробным камнем профессиональной компетенции проектировщика. Импульсное реле, опираясь на проверенную столетиями электромагнитную технологию, предлагает простейшую параллельную разводку, надёжнейшую механическую фиксацию и наиболее экономичное инженерное решение, выдержавшее проверку временем. Оно не требует сложных сетей датчиков, не потребляет лишней энергии в ожидании и при этом одинаково эффективно как при реновации старого жилья, так и в сверхвысотных интеллектуальных зданиях. Миллионы действующих установок с десятилетним сроком службы по всему миру доказывают: по-настоящему хорошее решение часто остаётся «незаметным, но незаменимым» фундаментом. Для проектировщиков, инженеров и эксплуатационников повторное осмысление и грамотное применение этой проверенной схемы — это не только прагматичный ответ на требования бюджета и энергоэффективности, но и забота о повседневном комфорте пользователей. Когда каждый светильник на лестнице включается точно тогда, когда он нужен, и гаснет, когда никого нет, — энергосбережение и человекоориентированность архитектуры перестают быть просто лозунгами, становясь реальностью, осязаемой каждым днём.
