Как точно выбрать распределительный щит

1. Что такое распределительный щит

Распределительный щит (также называют распределительным шкафом или распределительным пунктом) — это оконечное устройство в системе низковольтного распределения электроэнергии. Оно предназначено для приёма электроэнергии от магистральной линии и распределения её по групповым (ответвительным) цепям, а также для защиты каждой цепи от перегрузок, коротких замыканий и токов утечки.

Внутри щита обычно устанавливаются:

• вводной коммутационный аппарат (разъединитель или автоматический выключатель);
• аппараты защиты групповых цепей (миниатюрные автоматические выключатели, дифференциальные автоматы);
• устройство защиты от импульсных перенапряжений (УЗИП);
• дополнительные элементы учёта, контроля и управления.

Основные функции распределительного щита можно сформулировать как «распределение, защита, управление, мониторинг»: он направляет энергию по отдельным потребителям, автоматически отключает аварийные участки, позволяет управлять включением/отключением цепей и может оснащаться модулями измерения тока и напряжения.

По области применения щиты делятся на:

• бытовые (однофазные);
• коммерческие (трёхфазные);
• промышленные;
• фотоэлектрические распределительные щиты (для солнечных станций).

По способу монтажа:

• навесные (наружного монтажа);
• встраиваемые (скрытого монтажа);
• водозащищённые для наружной установки.

По материалу корпуса:

• металлические;
• из инженерного пластика.

Правильный выбор щита — это первый и важнейший шаг к безопасности и надёжности электроснабжения.

2. Функции распределительного щита

Распределительный щит выполняет несколько ключевых задач в системе низковольтного электроснабжения:

• Распределение электроэнергии — разделение вводного питания на несколько групповых линий для освещения, розеток, кондиционеров, силового оборудования и других нагрузок, обеспечивая рациональное управление энергопотоками.
• Защита от перегрузок и коротких замыканий — автоматические выключатели или предохранители отключают повреждённую цепь при превышении допустимого тока, предотвращая перегрев проводов и выход из строя оборудования.
• Защита от токов утечки — с помощью дифференциальных автоматов (RCBO) или УЗО (RCCB) щит мгновенно отключает линию при возникновении утечки, что защищает людей от поражения электрическим током и снижает риск пожаров.
• Защита от импульсных перенапряжений — встроенное УЗИП отводит в землю импульсы тока, вызванные грозовыми разрядами или коммутационными перенапряжениями, защищая чувствительную электронную аппаратуру.
• Гальваническая развязка и безопасность при обслуживании — разъединитель на вводе создаёт видимый разрыв цепи, позволяя персоналу безопасно проводить ремонтные работы и замену оборудования.

3. Преимущества качественного распределительного щита

Современные распределительные щиты обладают рядом важных достоинств:

• Компактная и продуманная конструкция — модульная компоновка позволяет рационально размещать автоматические выключатели, разъединители и другие элементы, экономить монтажное пространство и упрощать подключение.
• Различные степени защиты — от IP30 для сухих помещений до IP65 для наружной эксплуатации — щиты могут работать в условиях повышенной влажности, запылённости и даже в агрессивных газовых средах.
• Надёжные материалы — корпус из самозатухающего пластика или оцинкованной стали обладает высокими изоляционными свойствами, ударопрочностью и устойчивостью к старению, что гарантирует долгий срок службы.
• Гибкость и возможность расширения — можно подбирать выключатели разных полюсов и номиналов под фактическую нагрузку, а также предусматривать резервные модульные места для будущего увеличения числа цепей.
• Наглядность и удобство эксплуатации — прозрачные крышки или световые индикаторы позволяют быстро определить состояние вводного и групповых автоматов, что ускоряет поиск неисправностей.

4. Как выбрать распределительный щит

Выбор щита должен основываться на анализе области применения, условий среды, величины нагрузки и требуемых защитных функций. Рекомендуется выполнять подбор в четыре этапа:

(1) Определите область применения и тип щита

• Для частного дома или квартиры — подходит однофазный щит на 8–24 модуля, который обеспечивает раздельное питание освещения, розеток, кондиционеров, кухонного оборудования и т.д. Встраиваемые модели монтируются в стену и экономят пространство.
• Для торговых объектов и малых производств — необходим трёхфазный щит с бо́льшим номинальным током, рассчитанный на установку более мощных и габаритных аппаратов.

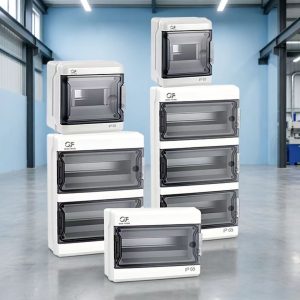

• Для наружной установки или влажных помещений — обязательно используйте водозащищённый щит из пластика или нержавеющей стали с антикоррозионным покрытием.
• Для фотоэлектрических станций — требуется специальный фотоэлектрический распределительный щит (например, GFP2) с защитными диодами, УЗИП и стойкостью к ультрафиолету.

(2) Выберите степень защиты в зависимости от места установки

Ориентируйтесь на следующие рекомендации:

• Сухие закрытые помещения — IP30–IP40;
• Помещения с лёгкой запылённостью или капельной влагой — IP41–IP43;
• Открытые площадки или сырые зоны — IP54–IP65 с защитой от ультрафиолета;
• Агрессивная среда (прибрежные районы, химические цеха) — корпус из нержавейки или высокостойкого пластика с усиленной герметизацией.

(3) Правильно скомплектуйте внутренние аппараты защиты

Состав защитных устройств напрямую влияет на безопасность. Придерживайтесь следующих принципов:

• Вводной аппарат — используйте разъединитель или модульный автоматический выключатель, чтобы при необходимости можно было полностью обесточить щит.
• Групповые цепи — предпочтительнее применять дифференциальные автоматы (RCBO), которые обеспечивают комплексную защиту от перегрузки, короткого замыкания и утечки тока в одной цепи.
• Параметры УЗО/дифференциальной защиты — для розеточных групп обязательно устанавливайте устройства с номинальным дифференциальным током не более 30 мА и временем отключения ≤ 0,1 с. Для вводных щитов или противопожарной защиты можно использовать УЗО на 100 мА или 300 мА с задержкой срабатывания (селективные), чтобы избежать ложных отключений.
• Защита от перенапряжений — в районах с частыми грозами и при наличии чувствительной электроники устанавливайте УЗИП соответствующего типа (переменного или постоянного тока), обращая внимание на его разрядный ток и уровень ограничения напряжения.

(4) Проверьте сертификацию и производителя

Отдавайте предпочтение продукции, имеющей сертификаты CCC, CE, CB и другие международные знаки соответствия. Известные бренды предлагают более качественную техническую поддержку и гарантийное обслуживание.

Например, распределительные щиты, выпускаемые компанией Компания ООО Юэцин Хаовэйлай Группа, изготавливаются из самозатухающих материалов, внутренние шины выполняются из высокопроводящей красной меди, а вся продукция проходит строгие испытания на нагрев и стойкость к сквозным токам короткого замыкания. Эти щиты успешно применяются в жилых, коммерческих и фотоэлектрических объектах.

5. Заключение

Выбор распределительного щита — это не «универсальное» решение, а инженерная задача, требующая системного учёта множества параметров: сценария использования, условий окружающей среды, мощности нагрузки и состава защитных устройств. Следуйте правилу: «по сценарию — тип, по среде — степень защиты, по нагрузке — номинал, по безопасности — комплектация».

Обязательно закладывайте запас по числу модульных мест, строго соблюдайте требования к дифференциальному току (30 мА для розеток) и выбирайте реальную степень защиты, соответствующую месту установки. Не экономьте на дешёвых металлических корпусах сомнительного качества и не пренебрегайте влиянием системы заземления на количество полюсов коммутационных аппаратов.

Грамотно подобранный распределительный щит не только обеспечивает стабильное и безопасное питание оборудования, но и служит надёжным барьером, защищающим людей и имущество. Выбор может показаться сложным, но безопасность всегда стоит затраченных усилий — внимание к деталям гарантирует безаварийную работу на долгие годы.
