Как выбрать выключатель дифференциального тока

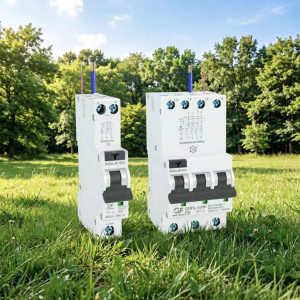

1. Что такое выключатель дифференциального тока

Выключатель дифференциального тока (сокращённо УЗО, в европейской терминологии RCCB) — это защитный аппарат, предназначенный для обнаружения токов утечки в электрической цепи и автоматического отключения питания при превышении заданного значения. В случае возникновения замыкания на землю или появления дифференциального тока прибор обесточивает цепь за миллисекунды, эффективно предотвращая поражение электрическим током, возгорание электрооборудования и повреждение установок.

Основные элементы конструкции:

• трансформатор тока нулевой последовательности (измерительный орган);
• промежуточный узел (усилитель, компаратор, расцепитель);
• исполнительный элемент (главный контактор).

Принцип действия основан на检测е дифференциального тока: в нормальном состоянии векторная сумма токов в фазном и нулевом проводниках равна нулю; при возникновении утечки равенство нарушается, что инициирует срабатывание расцепителя.

В зависимости от функциональных возможностей различают два основных типа:

• RCCB (выключатель дифференциального тока без встроенной защиты от сверхтоков) — обеспечивает только защиту от утечек.
• RCBO (дифференциальный автоматический выключатель со встроенной защитой от сверхтоков) — объединяет функции защиты от утечек, перегрузки и короткого замыкания. Благодаря универсальности широко применяется в бытовой и аналогичной распределительной электроустановке.

2. Назначение выключателя дифференциального тока

Основная функция УЗО — обеспечение комплексной защиты от утечек в низковольтных распределительных системах.

Защита людей: при прикосновении к токоведущим частям или нарушении изоляции, когда ток утечки превышает уставку, УЗО мгновенно отключает питание. Для непосредственной защиты от поражения электрическим током следует применять устройства с номинальным дифференциальным током срабатывания не более 30 мА быстродействующего типа.

Предотвращение пожаров: обнаружение и отключение токов замыкания на землю существенно снижают риск возгорания, вызванного старением или повреждением изоляции кабелей.

Защита оборудования: своевременное отключение предотвращает повреждение электроустановок в результате длительного протекания тока утечки.

Селективная (многоуровневая) защита: в распределительных сетях возможна организация многоступенчатой системы — главной, групповой и оконечной (розеточной) защиты.

3. Преимущества выключателей дифференциального тока

Преимущества УЗО можно систематизировать по четырём основным направлениям:

(1) Надёжность и безопасность

• Высокая точность обнаружения утечек благодаря принципу измерения дифференциального тока.
• Время срабатывания — миллисекунды (быстродействие).
• Электромагнитные УЗО не зависят от наличия вспомогательного питания и обладают высокой помехоустойчивостью.

(2) Экономичность и долговечность

• После отключения по причине утечки устройство готово к повторному использованию после ручного возврата (взвода) рычага.
• RCBO совмещает в одном корпусе функции УЗО, защиты от перегрузки и КЗ, что сокращает занимаемое пространство в щите и снижает общие затраты на комплектацию.

(3) Удобство эксплуатации

• Компактное исполнение RCBO, монтаж «под ключ».
• Ручка управления с наглядной индикацией положений «ВКЛ./ОТКЛ.» (ON/OFF), что облегчает диагностику неисправностей.
• Широкий ряд по числу полюсов (1P+N, 2P, 3P, 4P) для адаптации к различным системам заземления (TN, TT, IT).

(4) Высокие технические характеристики

• Электронные версии обладают повышенной чувствительностью — номинальный дифференциальный ток срабатывания может составлять всего 5 мА.
• Электромагнитные модели отличаются исключительной надёжностью: вероятность отказа — около 0,09 %.
• Доступны исполнения типов AC, A, B, F, что позволяет подобрать устройство под любой вид нагрузки (в том числе с электронными компонентами, частотными приводами и т.д.).

4. Как правильно выбрать выключатель дифференциального тока

При выборе устройства, помимо условий эксплуатации, необходимо уделить внимание следующим шести ключевым аспектам:

(1) Тип изделия: RCCB или RCBO

Если требуется только защита от утечек, а выше по цепи уже установлены автоматические выключатели для защиты от перегрузок и коротких замыканий, достаточно RCCB. Если же нужна комплексная защита (утечка + перегрузка + КЗ) в одном корпусе — выбирайте RCBO. Для розеточных групп в жилых помещениях настоятельно рекомендуется устанавливать RCBO, поскольку это обеспечивает максимальный уровень безопасности.

(2) Номинальное напряжение

Номинальное напряжение выключателя должно быть не ниже номинального напряжения питающей сети: для однофазной сети — 230 В, для трёхфазной — 400 В. Несоблюдение этого требования может привести к недостаточной электрической прочности изоляции и снижению отключающей способности.

(3) Номинальный ток

Сначала рассчитайте суммарный ток нагрузки в цепи, затем выберите номинальный ток автомата. Он должен быть больше или равен максимальному ожидаемому рабочему току, но не превышать длительно допустимый ток кабеля, который защищается. Типовые значения для бытовых сетей:

• осветительные линии — 10–16 А;
• розеточные группы — 16 А;
• линии кондиционеров — 16–25 А;
• вводной автомат — 32–40 А.

(4) Номинальный дифференциальный ток срабатывания (IΔn)

Это наиболее ответственный параметр при выборе:

• Для защиты людей от прямого прикосновения — обязательно выбирайте устройства с IΔn не более 30 мА быстродействующего типа.
• Для защиты оборудования или пожаротушения — допускаются значения 100 мА, 300 мА и выше.
• Для исключения ложных срабатываний (отстройка от естественных токов утечки):
• для отдельного оборудования — номинальный неотключающий дифференциальный ток должен быть не менее чем в 2 раза больше нормального тока утечки;
• для распределительной линии — не менее чем в 2,5 раза больше нормального тока утечки.
• При многоступенчатой (селективной) защите — уставка вышестоящего УЗО должна быть не менее чем в 2 раза больше уставки нижестоящего, а разница по времени срабатывания — не менее 0,2 с.

(5) Тип расцепителя: электромагнитный или электронный

• Электромагнитный — не требует вспомогательного питания, отличается высокой надёжностью и помехоустойчивостью. Рекомендуется для объектов критической инфраструктуры: медицинские учреждения, рельсовый транспорт, системы пожаротушения.
• Электронный — более доступен по цене, обладает повышенной чувствительностью и допускает расширение функционала, однако зависит от внешнего питания и при отклонениях напряжения может не сработать. Для гражданского строительства и обычных промышленных сетей вполне применим.

(6) Число полюсов

• 1P+N — для однофазных линий: размыкает фазный и нулевой проводник (нейтраль не отключается, но может размыкаться).
• 2P — одновременно размыкает и фазу, и нейтраль — более безопасный вариант.
• 3P — для трёхфазных сетей (отключает только три фазных проводника).
• 4P — для трёхфазных сетей с отключением всех четырёх проводников (включая нейтраль), применяется в случаях, где требуется полная изоляция нулевого проводника.

5. Заключение

Выбор выключателя дифференциального тока — это ответственный процесс, требующий последовательного согласования всех параметров (тип, напряжение, ток, уставка по дифференциальному току, исполнение расцепителя, число полюсов и категория применения) с реальными условиями эксплуатации.

Рекомендуется придерживаться следующего порядка: сначала определите тип (RCCB или RCBO), затем рассчитайте номинальный ток, после этого выберите уставку дифференциального тока и тип расцепителя, и в последнюю очередь — число полюсов и защитную характеристику.

Особое внимание уделите тому, чтобы номинальный дифференциальный ток срабатывания, с одной стороны, обеспечивал электробезопасность людей (для розеточных цепей — строго 30 мА или менее), а с другой — позволял отстроиться от нормальных токов утечки. При наличии оборудования с частотными преобразователями выбирайте УЗО типа A или B.

Ни в коем случае не полагайтесь только на опыт или цену — выбор «на глаз» недопустим. Ошибка в любом из звеньев может привести к поражению электрическим током или возникновению пожара. Кажущаяся простота выбора обманчива: ответственность велика, и только тщательный расчёт гарантирует надёжную защиту.
